114年 - 11600 電力電子 乙級 工作項目 05：電子學 1-50（2025/12/12 更新）#134845

科目：技檢◆電力電子-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-乙級

選擇題 (50)

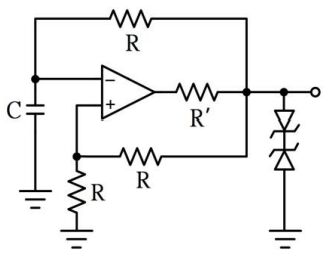

1. 下圖所示電路中，振盪週期為

(A)0.69RC (B)101RC (C)2.2RC (D)1.38RC 。

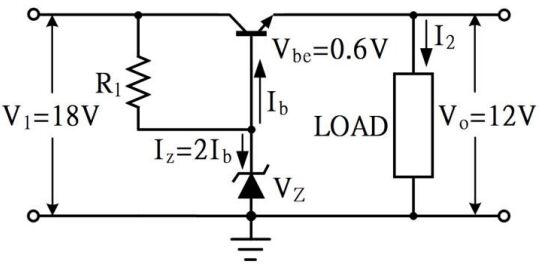

2. 下圖所示電路中，穩壓電路之電晶體β=50，為

(A)11.4V (B)11V (C)12.6V (D)15V 。

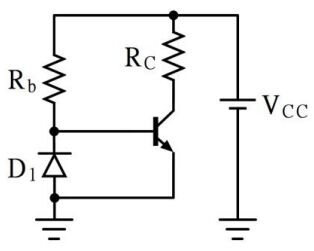

3. 下圖所示電路中，二極體（D1）之作用為

(A)半波整流 (B)保護電晶體 (C)防止雜音 (D)溫度補償的偏壓 。

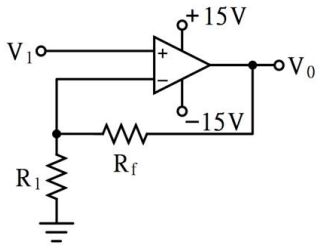

4. 下圖為一非反相放大器，=±15V，其中 =500kΩ、R1=100kΩ及V1=2V，則 V0為

(A)6V (B)10V (C)12V (D)14V 。

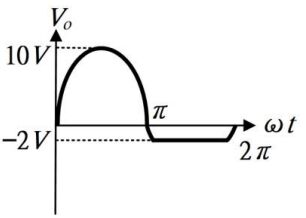

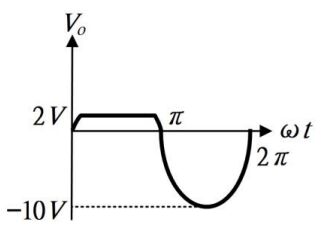

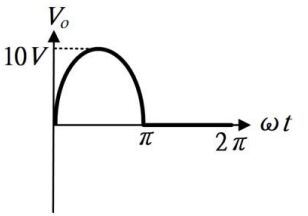

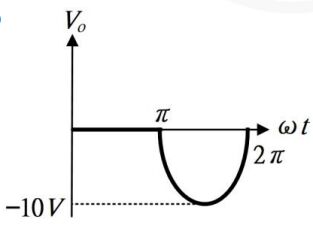

5. 下圖所示電路之輸出波形 為何？

(A) (B)(C)(D)。

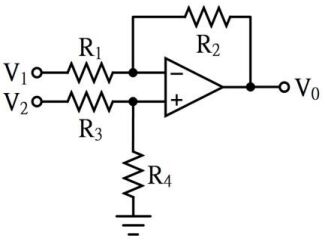

6. 下圖所示電路中，當 R1=R3、R2=R4時，其輸出 V0可表示為

(A)(B)(C)(D)。
7. 下圖所示電路其放大倍數為

(A)(B)(C)(D)。

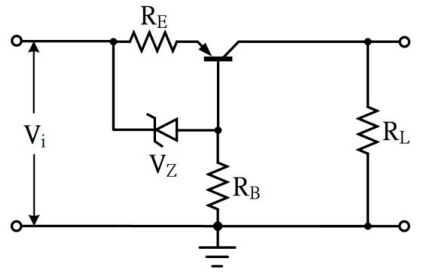

8. 下圖所示電路為

(A)自動穩壓電路 (B)直流過載保護電路 (C)電晶體整流電路(D)定電流供給電源電路 。
9. 電晶體交換電路之開（turn on）時間等於 (A)延遲時間+儲存時間 (B)延遲時間+上昇時間 (C)延遲時間+下降時間 (D)上昇時間+儲存時間 。
10. 偏壓電路在射極加上電阻時，下列何者正確？ (A)電壓增益 加大，穩定性加大 (B)電壓增益 加大，穩定性減少 (C)電壓增益 減少，穩定性增加 (D)電壓增益 減少，穩定性減少 。
11. 某放大器之電流增益為 4，電壓增益為 25，則總功率增益為 (A)10dB (B)20dB (C)30dB (D)40dB 。
12. 下列關於達靈頓（Darlington）電路之敘述，何者正確？ (A)輸出阻抗與電流增益皆甚高 (B)輸出阻抗高，電壓增益小於 1 (C)輸出阻抗低，電流增益等於 1 (D)輸入阻抗高，電流增益甚高 。

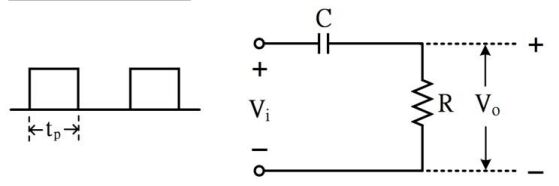

13. 下圖所示電路，若時間常數 RC＜，則 之波形為何？

(A)(B)(C)(D)。

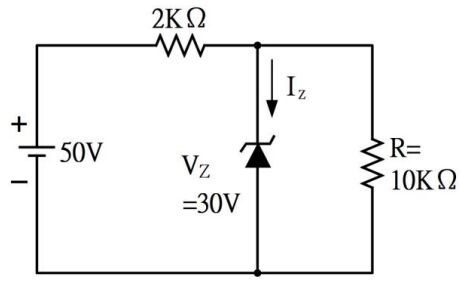

14. 下圖所示電路中，R=10kΩ時，通過齊納二極體（Zener diode）之電流 為

(A)3mA (B)5mA (C)7mA (D)10mA 。

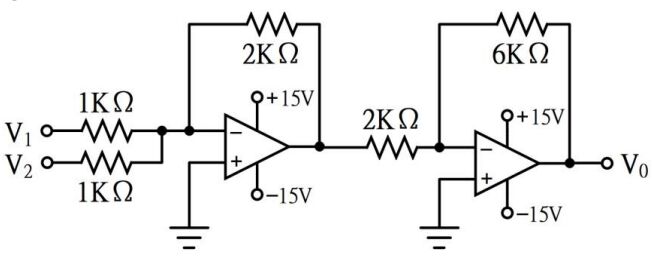

15. 下圖所示電路中，V1=0.3V、V2=0.4V，則 V0為

(A)0.6V (B)2.1V (C)4.2V(D)8.4V 。
16. 下圖所示整流電路中，二極體 D1之逆向峰值電壓（PIV），至少應為

(A)110V (B)156V (C)220V (D)312V 。
17. 將輸入波形截去一部分，而輸出其餘部分者為 (A)截波器 (B)微分器 (C)積分器 (D)箝位器 。
18. RLC 並聯電路中，當外加頻率大於其諧振頻率時，則該電路呈 (A)電感性(B)電容性 (C)電阻性 (D)不一定 。

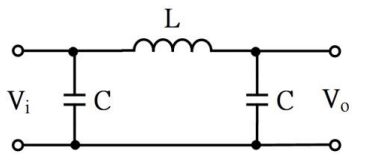

19. 下圖所示電路可做為

(A)低通濾波器 (B)高通濾波器 (C)帶通濾波器 (D)積分器 。
20. 二極體不能做下列哪一項用途？ (A)放大 (B)整流 (C)檢波 (D)截流 。
21. JFET 正常工作時，加於閘源極之偏壓通常為 (A)順向偏壓 (B)逆向偏壓 (C)零偏壓 (D)視電路型態而定 。
22. 某一共射極放大器之電壓增益為 20dB，其後串接一級射極隨耦器，則總電壓增益約為 (A)10dB (B)20dB (C)30dB (D)40dB 。
23. 電壓增益+6dB，相當於電壓放大為多少倍？ (A)2 倍 (B)3 倍 (C)4 倍 (D)6倍 。

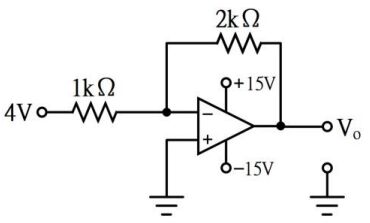

24. 下圖所示電路中，為

(A)-4V (B)4V (C)-8V (D)8V 。
25. 下圖所示電路中，集極的飽和電流近似值為

(A)4mA (B)5mA (C)10mA (D)50mA 。
26. MOSFET 做放大器動作時，其工作點範圍應在 (A)飽和區 (B)歐姆區 (C)截止區 (D)定電壓區 。

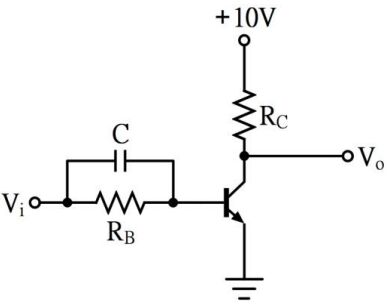

27. 下圖電晶體驅動電路中，電容器 C 功用為何？

(A)加速電容器 (B)反交連電容器 (C)偏壓旁路電容器 (D)濾波器 。
28. 交流電流 i(t)=Imsinωt 之有效值為 (A)(B)(C)(D) 。
29. RLC 串聯電路中，=20V，及 皆為 40V 時，此串聯電路之總電壓為 (A)20V (B)40V (C)60V (D)100V 。
30. 當無信號輸入時，下列哪一功率放大器功率損失最小？ (A)甲類 (B)乙類 (C)甲乙類 (D)丙類 。
31. 放大器中，加入負回授電路可用來 (A)提高增益 (B)改善失真與頻率特性 (C)增加效益 (D)產生振盪 。
32. 變壓器交連放大器中，當變壓器之鐵芯採用矽鋼片材質，其目的是為了減少 (A)旋轉損 (B)鐵心損 (C)銅損 (D)雜散損 。
33. 功率放大器工作於非線性區，主要會產生下列何種失真？ (A)相位失真 (B)延遲失真 (C)振幅失真 (D)交叉失真 。

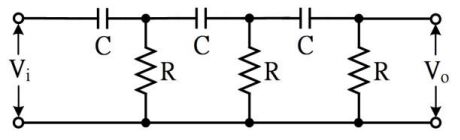

34. 下圖所示電路中，間之相移角度θ範圍應為

q(A)0＜θ＜90° (B)0＜θ＜180° (C)0＜θ＜270° (D)0＜θ＜360° 。
35. 單相橋式整流電路中，同一時間內有多少個二極體導通？ (A)一個 (B)二個(C)三個 (D)四個 。
36. 二個電晶體，β值各為β1、β2，接成達靈頓（Darlington）電路時，總β值約為 (A)β1-β2 (B)β1+β2 (C)β1/β2 (D)β1β2 。
37. 當工作溫度升高時，6V 以下之齊納二極體之崩潰電壓將 (A)升高 (B)降低(C)不變 (D)不一定 。
38. 在單相橋式整流電路中，若整流二極體之逆向峰值電壓（PIV）為 283V時，則其電源輸入最大電壓有效值為 (A)110V (B)141V (C)200V (D)283V 。

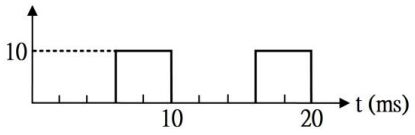

39. 下圖所示波形之工作週期（duty cycle）為

(A)40% (B)60% (C)70% (D)80% 。

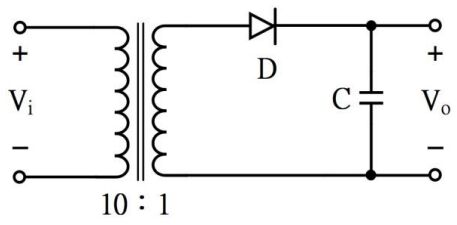

40. 下圖所示電路中，當輸入電壓 為 110V（有效值）的正弦波時，則輸出電壓約為

(A)10V (B)15V (C)18V (D)20V 。
41. 當放大器輸入端加入標準方波信號產生如下圖之輸出波形時，則該放大器有下列何種失真？

(A)高頻響應不足 (B)高頻響應過大 (C)低頻響應不足 (D)低頻響應過大 。
42. 在各種交連電路中，下列何種之頻率響應最差？ (A)RC 交連 (B)變壓器交連 (C)阻抗交連 (D)直接交連 。
43. 交換式電源供應器中，使用肖特基二極體（Schottky diode）做為輸出端整流，主要原因是因其 (A)快速 (B)便宜 (C)功率大 (D)電流大 。
44. 關於雙極性電晶體（BJT）和場效應電晶體（FET）兩種電晶體的比較，下列何者錯誤？ (A)BJT 是雙載子元件，而 FET 是單載子元件 (B)在積體電路製作上，BJT 較 FET 佔較大的空間 (C)BJT 和 FET 都是電壓控制的電流源 (D)FET 做為放大器產生的雜訊較 BJT 為低 。
45. 下列哪一個不是 N 型半導體應該摻雜的元素？ (A)砷（As） (B)磷（P） (C)銻（Sb） (D)硼（B） 。
46. 電壓調整器中，限流的主要目的為何？ (A)避免調整器通過過多電流 (B)避免負載通過過多電流 (C)防止電源供應器的變壓器燒毀 (D)維持固定的輸出電壓 。
47. 當二極體施加順向偏壓時，下列何者正確？ (A)唯一產生的電流是電子流(B)唯一產生的電流是電洞流 (C)唯一產生的電流是由多數載子產生 (D)電流是由電洞和電子共同產生 。
48. BJT 電晶體一旦進入飽和區，基極電流再增加會 (A)使集極電流不再增加(B)使集極電流再增加 (C)使集極電流減少 (D)關閉電晶體 。
49. 一個達靈頓對的每個電晶體都是 125，如果 是 560Ω，則輸入阻抗為 (A)560Ω (B)70kΩ (C)8.75MΩ (D)140kΩ 。

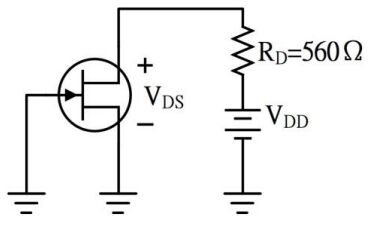

50. =-4V 且=12mA，試求下圖中，當元件工作於定電流區的 最小值為

(A)負 4V (B)4V (C)10.7V (D)13.7V 。

申論題 (0)
