114年 - 11600 電力電子 乙級 工作項目 08：電力電子系統與應用 1-50（2025/12/12 更新）#134849

科目：技檢◆電力電子-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-乙級

選擇題 (50)

1. 相位控制整流器的輸入功率因數與下列何者無關？ (A)直流負載型態 (B)觸發延遲角 (C)有無飛輪二極體 (D)閘流體特性 。
2. 下圖中，Q1及 Q2觸發延遲角均為 90°，則輸出電壓 之有效值為

(A)1.414Vrms (B)Vrms (C)0.707Vrms (D)0.5Vrms 。
3. ，則 i(t)有效值約為 (A)100A(B)150A (C)200A (D)250A 。
4. 以單相全波相控整流器驅動直流電動機，交流輸入電壓有效值為 157V，若電流連續且觸發延遲角為 45°，則整流器輸出直流電壓平均值約為 (A)100V(B)110V (C)123V (D)145V 。
5. 下圖所示的矽控整流器（SCR）之閘極接有 100Ω之電阻，如 G、K 間正向切入電壓為 0.7V，閘極電流需 30mA，則 Y、K 間可使 SCR 激發之電壓應為

(A)3V (B)3.4V (C)3.5V (D)3.7V 。
6. TRIAC 相當於兩個什麼元件反向並聯在一起？ (A)DIAC (B)SCR (C)UJT (D)Zener Diode 。
7. 單相半波整流器若負載為一電容器，則整流器二極體之逆向峰值電壓為交流輸入電壓有效值之 (A)1 倍 (B)  √2倍 (C)2 倍 (D) 2 √2倍 。
8. 有一電壓源在無載時，輸出電壓為 50V，當滿載時，電壓降至 40V，則電壓調整率為 (A)15% (B)20% (C)25% (D)30% 。
9. 60Hz 交流電經半波整流後，直流漣波頻率為 (A)30Hz (B)60Hz (C)90Hz (D)120Hz 。
10. 10kΩ、4W 的電阻器所能加的最大電壓是 (A)50V (B)100V (C)150V (D)200V 。
11. 有一中間抽頭式全波整流電路，若欲得到 50V 之直流電壓平均值時，則所選用二極體的逆向峰值電壓（PIV）最少應為 (A)50V (B)78.6V (C)157.2V (D)235.8V 。
12. SPWM 變頻控制，其觸發脈波可由下列哪兩種波比較而產生？ (A)方波與鋸齒波 (B)方波與三角波 (C)正弦波與方波 (D)正弦波與三角波 。
13. 三相二極體橋式全波整流器輸入交流相電壓有效值為 127V，若負載為 100Ω電阻，則每個二極體所承受的逆向峰值電壓為 (A)127V (B)220V (C)1.27 √2A(D)2.2 √2A 。
14. 三相二極體橋式全波整流器，輸入三相 Y 接交流電源，其相電壓有效值為127V，若負載為 100Ω電阻，流經每個二極體電流峰值為 (A)1.27A (B)(C)2.2A (D) 。
15. 滿載轉差率為 4%的 60Hz 感應電動機，其滿載時，轉差為 36rpm，則此電動機之極數為多少的轉速？ (A)2 極 (B)4 極 (C)6 極 (D)8 極 。
16. 繞線式三相感應電動機起動時，若在轉部外加電阻，其目的為 (A)起動電流減小，且起動轉矩亦減小 (B)起動電流減小，但起動轉矩不變 (C)起動電流減小，但起動轉矩增大 (D)起動電流與起動轉矩均增大 。
17. 四極感應電動機之頻率為 60Hz，其同步旋轉磁場之旋轉速度為 (A)1200rpm(B)1800rpm (C)2400rpm (D)3600rpm 。
18. 若將串激式直流電動機的電源極性對換時，對於電動機將有什麼變化？ (A)電動機轉向不變 (B)電動機會反轉 (C)電動機會停止 (D)電動機轉速增加 。
19. 50Hz 之交流三相感應電動機，若接於 60Hz 電源時，其無載轉速 (A)較快(B)較慢 (C)相等 (D)不一定 。
20. 直流電動機的轉速增加，則其反電動勢 (A)增加 (B)減小 (C)不變 (D)先增加後減小 。
21. 控制系統中，當比例控制器之增益（gain）增大時，其穩態誤差將 (A)增大(B)減小 (C)不變 (D)不一定 。
22. PID 控制器中，D 所指的控制器為 (A)比例控制器 (B)微分控制器 (C)積分控制器 (D)比例積分控制器 。
23. 實用上光編碼器（encoder）之 A、B 兩相脈波輸出，其相位相差 (A)0° (B)90° (C)180° (D)270° 。
24. 感應馬達在低轉速控制時，產生之轉矩較容易受下列哪一參數之影響？ (A)溫度 (B)定子電抗 X1(C)轉子電抗 X2(D)定子電阻 R1。
25. 三相變流器之直流供應電壓為 300V，若以六步方波方式操作，則變流器輸出線電壓最大值為 (A)100V (B)150V (C)200V (D)300V 。
26. 三相變流器之直流供應電壓為 300V，若負載為三相平衡且變流器以六步方波方式操作，則變流器輸出相電壓最大值為 (A)100V (B)150V (C)200V (D)300V 。
27. 下列何種功率開關元件為電流驅動型控制方式？ (A)MCT (B)IGBT (C)BJT (D)MOSFET 。
28. 某 1kVA 之電感性負載其功率因數為 0.8，欲改善至功率因數 1.0 須加入多少 VA 之電容器？ (A)300 (B)600 (C)750 (D)900 。
29. 功率雙極性接面電晶體除在開關切換期間外，不可工作於 (A)截止區 (B)飽和區 (C)作用區 (D)逆向區 。
30. 功率電晶體 MOSFET 之閘極輸入可視為一極微量之 (A)電容 (B)電感 (C)電阻(D)電流源 。
31. 感應電動機 V/F 為定值之控制方式，主要目的是將使下列何者保持定值？(A)輸出功率 (B)氣隙主磁通 (C)轉速 (D)輸入電流 。
32. 下圖中，感應電動機 V/f 曲線之規劃，何者屬於固定磁通之驅動曲線？

(A)A 曲線 (B)B 曲線 (C)C 曲線 (D)D 曲線 。

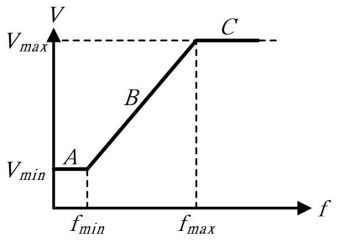

33. 下圖感應電動機 V/f 曲線中，哪一區段曲線屬於高速定功率驅動區？

(A)A(B)B (C)C (D)A 及 B 。
34. 下圖感應電動機 V/f 曲線中，哪一區段曲線屬於低速轉矩提昇區？

(A)A (B)B (C)C (D)A 及 B 。
35. 電力電子轉換器一般由下列哪三種主要元件所組成？ (A)電阻、電容、電感(B)功率開關、電容、電阻 (C)電阻、電感、功率開關 (D)功率開關、電感、電容 。
36. 下列哪一種功率轉換器不可用於驅動交流感應電動機？ (A)變流器（inverter） (B)截波器（chopper） (C)換頻器（cycloconverter） (D)交流電壓調整器（AC voltage regulator） 。
37. 某直流伺服馬達做為定位系統控制時，宜採用下列何種驅動器？ (A)單象限截波器 (B)雙象限截波器 (C)四象限截波器 (D)相位控制整流器 。
38. 驅動某電感量較小的馬達，若要降低諧波含量，可以將切換頻率做何調整？ (A)調高 (B)調低 (C)維持不變 (D)諧波含量與切換頻率無關 。
39. 下列何種功率開關功件之閘（基）極較易受人體靜電破壞？ (A)BJT (B)SCR(C)MOSFET (D)TRIAC 。
40. 牽引（traction）馬達加速之快慢與下列何者無關？ (A)馬達轉子之慣性 (B)機械負載之慣性 (C)齒輪比（gear ratio） (D)環境溫度 。
41. 某電動機滿載時，轉速為 2000rpm，無載時，轉速為 2150rpm，則其速度調整率為 (A)5% (B)7.5% (C)10% (D)12.5% 。
42. 某電動機之輸入電流有效值為 25A，若其電流基本波有效值為 20A，則此電流含有之總諧波電流有效值為 (A)5A (B)10A (C)15A (D)20A 。
43. 某電動機之輸入電流有效值為 20A，總諧波電流有效值為 12A，則此電流之總諧波失真率為 (A)25% (B)50% (C)75% (D)100% 。
44. 下列何者不是電力系統之諧波來源？ (A)電力電子轉換器 (B)變壓器之激磁電流 (C)馬達及發電機 (D)電燈泡 。
45. 切換式電源供應器之切換頻率提高主要目的為 (A)減少切換損失 (B)降低成本及縮小體積 (C)避免 EMI 問題 (D)提高輸出電壓值 。
46. 某電力電子轉換器輸入電壓 ，輸入電流，則其輸入功率因數約為 (A)0.4(B)0.5 (C)0.6 (D)0.8 。
47. 下列關於熱敏電阻（thermistor）之特性敘述，何者錯誤？ (A)正或負溫度電阻係數 (B)可用以感測溫度 (C)電阻值與溫度無關 (D)可限制電路啟動時之湧入電流（inrush current） 。
48. 做電源供應器之輸出暫態響應測試時，下列何者為必備之設備？ (A)直流電源供應器 (B)儲存示波器 (C)數字式精密電表 (D)電力分析儀 。
49. 當交流電動機電壓、電流相差 60 度時，其位移因數（displacement factor,DF）約為 (A)1 (B)0.5 (C)0.85 (D)2 。
50. 設計切換式電源供應器（switching power supply）時，一般不會使雙極性接面電晶體之功率元件操作於下列何種模式中？ (A)截止區（cut-offregion） (B)主動區（active region） (C)飽和區（saturation region） (D)逆偏壓區（reverse-bias region） 。
