108年 - 108 專技高考_土木工程技師：結構分析（包括材料力學與結構學）#80794

科目：結構分析（包括材料力學與結構學） | 年份：108年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (4)

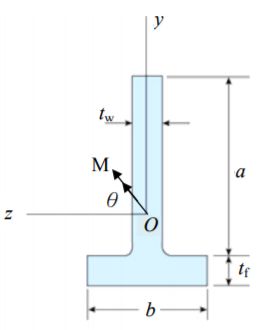

一、倒 T 型斷面如下圖所示。b = 200 mm，a = 300 mm，t_w = 20 mm，t_f= 25 mm。受彎矩 M = 20 kN•m，角度θ= 45^∘。請計算該斷面最大之拉應力與壓應力。（25 分）

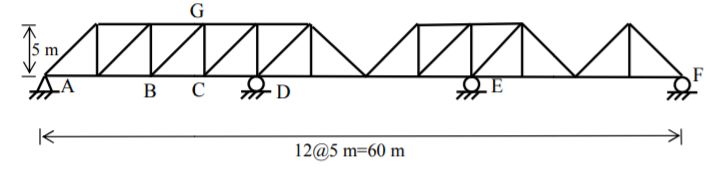

二、如下圖所示，請繪出 b 示桁架結構下列影響線：1. A 支承垂直反力，2. D 支承垂直反力，3. E 支承垂直反力，4. F 支承垂直反力，5. BC 桿件力，6.BG 桿件力。（25 分）

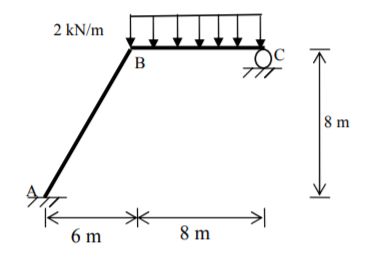

三、請利用力法(諧和變位法)計算 C 點支承反力，並繪製桿件 BC 的彎矩圖。下圖各桿件之 EI 均相同。（25 分）

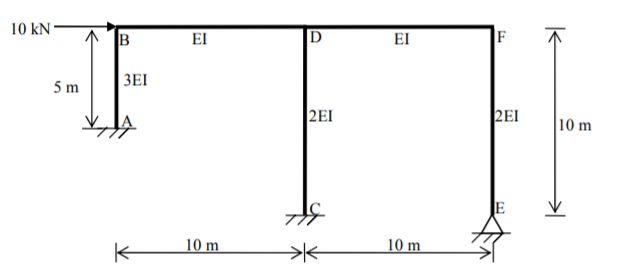

四、請利用力矩分配法計算各桿件端點力矩。桿件 EI 值比例標示於下圖。（25 分）
