所屬科目：國營事業◆1.大地工程學 2.結構設計

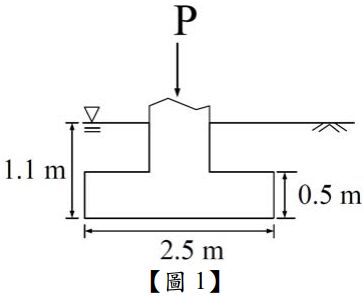

一、如【圖 1】所示，有一 2.5✖2.5 公尺方形淺基礎底面埋設於地表下 1.1 公尺處，該土壤地下水位位於地表處，此土壤之凝聚力為 c'=10 kN/m2 ，飽和單位重 γ=19 kN/m3，當內摩擦角為 ϕ’=30°時，Nc=37.2，Nq=22.5，Nr=20.1 。試求該基礎在承載力安全係數為 3 之情況下，所能承受之最大垂直荷重 P 為何(單位：kN，計算至小數點後第 2 位， 以下四捨五入)？（15 分）(註：

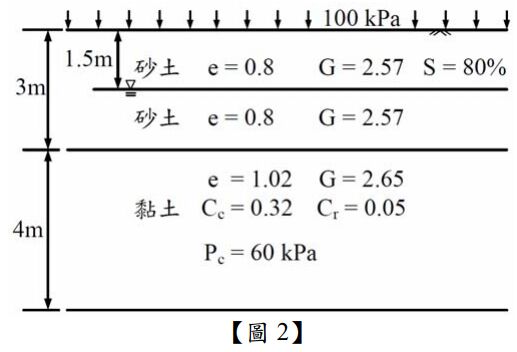

二、如【圖2】所示，有一黏土層位於地表下方3 公尺，孔隙比e為1.02，土粒比重G為2.65， 壓縮指數(compression index) Cc 為 0.32，再壓縮指數(recompression index) Cr 為 0.05，若地下水位於地面下1.5 公尺處，最大有效壓密應力Pc 為60 kPa，上層砂土層孔隙比e 為0.8， 土粒比重 G 為 2.57，地下水位上方砂土層之飽和度 S 為 80 %，地表全面承受 100 kPa 均佈載重，試求黏土層最終主要壓密量為何(單位：cm，計算至小數點後第 2 位，以下四捨五入)？（15 分）
(一)該土壤在統一土壤分類系統(Unified Soil Classification System)中的分類為何？
(二)土壤的均勻係數(Uniformity Coefficient)、曲率係數(Coefficient of Curvature)及級配分類各為何？
(一)請說明最小螺旋箍筋含量之由來。
(二)試求此柱外圍混凝土剝落前與剝落後之最大設計軸力分別為何(單位：tf，計算至小數點後第 2 位，以下四捨五入)？(假dc=50 cm)
(一)此斷面之降伏彎矩 My為何？
(二)此斷面之塑性彎矩 Mp為何？
(一)若簡支梁全段均有側向支撐，試求此鋼梁之設計撓曲強度為何？(單位：tf-m)
(二)若簡支梁兩端有側向支撐，不計該構件自重，試求該梁能承受之最大均佈載重為何？(單位：kgf/cm)
