所屬科目：國營事業◆1.大地工程學 2.結構設計

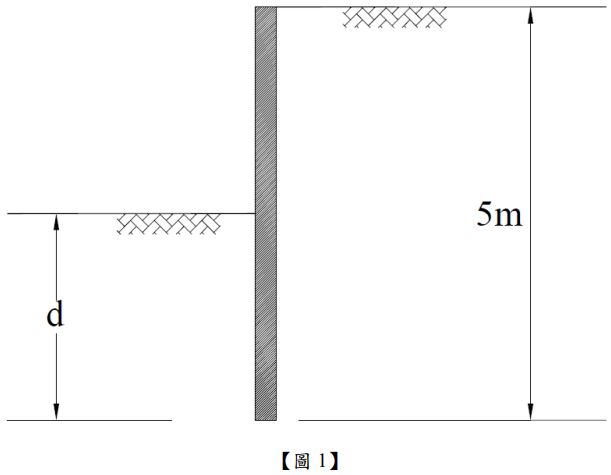

二、如【圖 1】所示，將 5 m 長之版樁打入土層中做為擋土壁，以支撐內摩擦角為 30 度之砂質土壤，其地表為水平，且地下水位在極深處，試求此版樁可呈穩定狀態之最小植入深度 d (單位 m，計算至小數點後第 2 位，以下四捨五入)。（15 分）

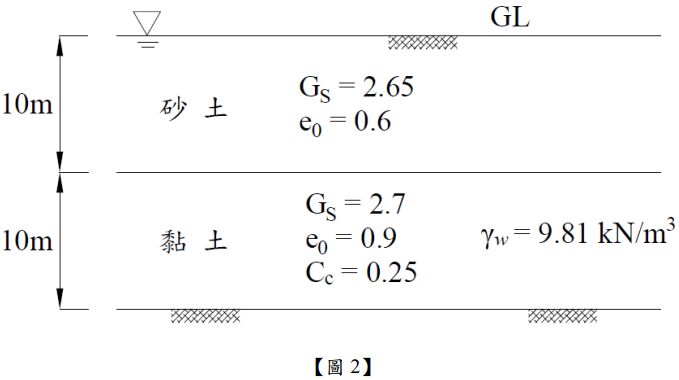

三、地質狀況如【圖 2】所示，若抽取地下水後，地下水位由地表面下降 5 m，地下水位以上之砂土層飽和度假設為 50 %，而其他土壤參數不變，黏土層為正常壓密土壤，試求黏土層之主要壓密沉陷量(單位 cm，計算至小數點後第 2 位，以下四捨五入)。（15 分）
四、請說明鋼梁形狀因子之定義及其物理意義，並計算 H600✖300✖12✖22斷面之強軸形狀因子(計算至小數點後第 2 位，以下四捨五入)。（20 分）
六、有一橫箍筋矩形短柱斷面如【圖 3】所示，該柱承受沿ݔ軸偏心之軸壓力，鋼筋量 As=A's=40 cm2 ，混凝土抗壓強度 f 'c=280 kgf/cm2 ，鋼筋降伏強度 fy=4200 kgf/cm2，鋼筋降伏應變 0.002，鋼筋中心保護層厚度 6 cm，壓力鋼筋所占面積需從受壓混凝土面積中 計算扣除，試求平衡破壞時之軸壓力 Pb(單位 tf)及偏心距 eb(單位 cm)，均計算至小數點 後第 2 位，以下四捨五入。（15 分）
