所屬科目:教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科
3.一複式齒輪系如圖所示,B 輪為主動輪,其轉速為 800 rpm,則從動輪 A 的轉速為多少 rpm? (A) 50 (B) 100 (C) 200 (D) 400
5.如圖所示之單塊制動器,圖中 b 長度為 a 的 4 倍,鼓輪之扭矩為 20 N-m,鼓輪直徑 40 cm 作順時針旋轉,摩擦係數為 0.2,若施力端最小制動力 P = 125 N 可完成煞車,則 a 的長度為多少 cm? (A) 20 (B) 40 (C) 80 (D) 100

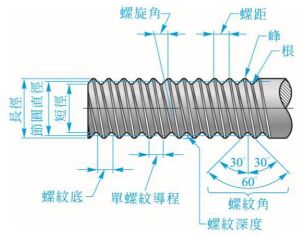

22. 如圖所示一單線螺紋,其螺紋的各部分名稱何者標註錯誤? (A)螺紋角 (B)螺旋角 (C)節圓直徑 (D)螺距。
32. 若以 4.9 公尺/秒之速度沿水平方向拋出一球,當其法線加速度達到 4.9公尺秒2⁄ 時,球在空中經歷之時間為多少秒?(A)(B)(C)(D)
34. A、B 兩繩索的長度分別為 1m 及 2m,皆以一端繫住一質量為 1kg 的圓球,而以另一端為中心使圓球作鉛直面上的圓周象動。已知在最高點時的繩索張力皆等於 2gN(g 為重力加速度),則 A、B 兩繩索端的圓球在最高點的速度大小比值為多少?(A)(B) 1 (C) 2 (D) 3。
35. 如圖所示,有一力 F = 200 N 作用於托架上之 B 點,試求 F 對 A 點之力矩為多少 N-m? (A) 50 (B)(C) 100 (D)
37. 如圖所示,有二力皆為 100 N 作用於 xy 平面上,其力偶為 580 N-m,F1 作用於 O(0, 0),F2 作用於 Q (x, y),若 x < y,且 x 與 y 為整數,試求 F2 作用於 Q 之座標(x, y)﹖ (A) (2, 4) (B) (2, 5) (C) (3, 4) (D) (3, 5)
38. 兩物體之斷面分別為圓形與正方形,其兩者面積均相同,若圓形與正方形之面積對其本身水平形心軸之慣性矩分別為及,則的比值為何? (A) (B) (C)(D)
43. 請選出正確的選項?(A)弧長符號以“︶”表示 (B)直徑符號以“Φ”表示 (C)方形符號 以“□”表示 (D)球體符號以“ O ”表示。
46. 已知某物體的俯視圖及右側視圖,如圖所示,下列何者為正確之前視圖? (A)(B)(C)(D)
49. 下列有關剖面線的敘述,下列哪些選項正確?(A)剖面線不一定為45°線 (B)兩相鄰物件之組合圖,其剖面線方向及間隔須一致 (C)大型構件之剖視圖,其剖面線可將中間省略不繪, 僅需在輪廓邊緣整齊繪製 (D)墊圈繪製剖面時,以塗黑之方式繪製
