114年 - 114 高雄市市立高級中等學校_聯合教師甄選試題：製圖科#127336

1.下列敘述何者錯誤 (A)力的可傳性為在同一直線上力可任意滑動而不影響其運動狀態 (B)剛體內各質點間之距離保持不變 (C)剛體所受之力，可視為自由向量 (D)力的三要素為大小、方向與作用點 。

2.一長度為 L、斷面積為 A 的鋼桿，其彈性係數為 E，降伏強度為σ_s，受到拉伸負荷作用，若安全因數為?，則容許的伸長量為： (A)(B) (C)(D)。

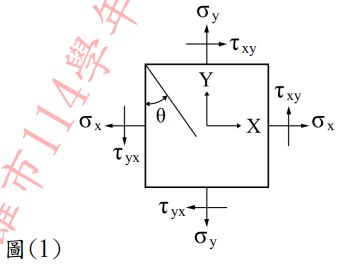

3.某一平面應力元件受不為零的σ_x、σ_y及τ_xy之作用，如圖(1)所示。已知σ_x = 40?Pa，τ_xy = 10，當θ= 30°時的平面是元件之主平面，且有較大之主應力 50MPa，則另一較小之主應力可能為：

(A)-20 (B)20 (C)-10 (D)10 MPa 。

4.如圖(2)所示之搖臂急回機構，曲柄= 30cm，連心線 = 60cm，若曲柄之轉速為 4rpm，則搖臂 AE 之回程時間為幾秒？
(A)3 (B)5 (C)10 (D)12 秒 。

5.有關氧乙炔銲接之敘述何者正確 (A)還原焰的火焰短，溫度低適合銲接合金鋼 (B)中性焰的乙炔器和氧氣比例相同，火焰呈紅橘色 (C)氧化焰的氧氣多於乙炔氣，焰心呈藍色，常用於銅的銲接 (D)熄火時先關乙炔再關氧氣 。

6.以下工程圖之敘述何者錯誤？ (A)草圖又稱設計圖，常以徒手繪製之圖面 (B)藍圖為現場工作者所使用 (C)工作圖為現場工作者使用，主要可分為組合圖和零件圖 (D)描圖是將草圖用儀器繪製在圖紙上之工程圖 。

7.以下有關剖視圖之敘述何者錯誤 (A)局部剖面以不規則細實線為分界 (B)半剖是將物體切除四分之一後投影，同時表達內部構造及外型，中間以中心線分隔 (C)旋轉剖面是將割面原地旋轉 90 度，其輪廓線以細實現繪製 (D)肋、耳、輪輻於橫剖時不予剖切，故剖面線應省略 。

8.如圖(3)所示之機構中，其機械利益為何？
(A)4 (B)5 (C)6 (D)8。

9.如圖(4)所示之線段 ABCD，試求該線段的重心位置為何？
(A) (3.07，4.57) (B) (2.25，2.5) (C) (30，15)(D) (34.5，19.3)。

10.六角扳手在車床上的使用，下列何者正確？ (A)調整複式刀座角度進行錐度的車削 (B)調整尾座偏心，車削長階級 (C)可用於清除工件上或床台上之鐵屑 (D)鎖固刀具使用。

11.下列何者適合使用脫蠟鑄造法？(A)輪胎鋁圈 (B)人工關節 (C)藝術人像 (D)化油器。

12.如圖(5)所示前視圖與右側視圖，請選出正確的俯視圖：(A)(B)(C)(D)

13.內外螺紋組合圖畫法，下列何者正確？(A)(B)(C)(D)

14.工件直徑 36mm，長度為 40mm，其端面均已精車削完成，現需精車削偏心孔，應選用 (A)三爪連動夾頭 (B)四爪單動夾頭 (C)彈簧套筒夾頭 (D)鑽頭夾頭。

15.下列有關游標卡尺的使用，何者錯誤？(A)外側量測時，工件應盡量靠近本尺 (B)內孔量測應讀取最大測值 (C)槽寬量測應讀取最小值 (D)一般階級量測以深度測桿較佳。

16.下列材料代號中，何者是錳鋼？(A)SAE1020 (B)SAE1313(C)SAE4023 (D)SAE3140。

17.潛弧銲接所用之銲劑是(A)銲接時以粉粒狀置於銲道上 (B)附著在銲條上 (C)不用銲劑 (D)浸在油狀銲劑內銲接。

18.車床橫向進給之刻度環每格標示Φ0.04 公厘，若工件直徑要再減少 0.6 公厘，應再進多少格刻度數？(A)15 (B)20 (C)25 (D)30 格。

19.物體上的一平面與投影面垂直時，所得的正投影視圖，稱為此平面的(A)複斜面 (B)邊視圖 (C)單斜面 (D)端視圖。

20.等角圖與等角投影圖是(A)形狀不同 (B)大小相同 (C)大小不同，而形狀相同 (D)形狀不同，而大小相同。

(1)鼓輪順時針旋轉時所需之制動力 P 為若干牛頓？(5 分)

(2)若鼓輪改為逆時針，則制動力 P 為？(5 分)

2.如圖(7)所示，A、B 兩物體質量分別為 2m、m，A 物體置於水平面上與其摩擦係數為μ，以繩子經過滑輪與另一物體 B 懸吊連繫，重力加速度為 g，若滑輪重量及摩擦均省略不計，則繩子的張力 T 為何？(10 分)

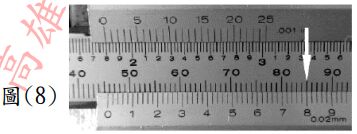

3.如圖(8)所示，請讀取游標卡尺之指定刻度，並寫出正確尺寸。(5 分)

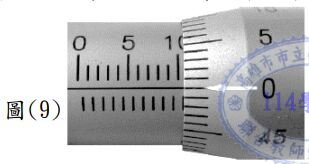

4.如圖(9)所示，請讀取分厘卡之指定刻度，並寫出正確尺寸。(5 分)

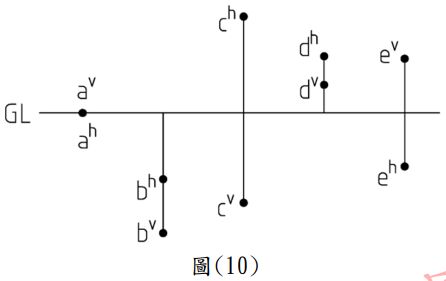

5.如圖(10)所示，請說明各點(點 a~點 e)在投影面之象限位置。(10 分)

(1) 最大餘隙(4 分)

(2) 最小餘隙(4 分)

(3) 裕度(4 分)

7.試分析碳鋼之切削性與含碳量之關係。(8 分)
