96年 - 96 地方政府特種考試_三等_土木工程：工程力學（包括流體力學與材料力學）#49300

科目：工程力學（包括流體力學與材料力學） | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (6)

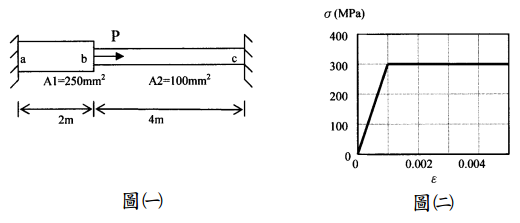

【已刪除】一、如圖⑴所示桿件由兩不同圓形斷面組成，兩端固定，在相連點 b 受軸向力 P 作用。 材料之應力應變如圖⑵所示。若 b 點位移為 3mm 時，試求軸向力 P 應為多少？ （20 分）
【已刪除】二、有一實心之圓柱型支架如圖所示，其下方受一垂直荷重 P。該支架材料之容許彎曲 應力（bending stress）為 24 MPa，如 P = 35 N ， L = 200 mm ，則該支架之最小斷面 直徑應為何？（20 分）
⑴若兩桿皆降伏（yield）時，此時的載重 P 稱為塑性載重（plastic load）Pp，此時 自由端的位移稱為塑性位移δp，求 Pp 及δp。（8 分）
⑵當 P = Pp 時卸載，求卸載後兩條鐵線之殘留力量。（12 分）

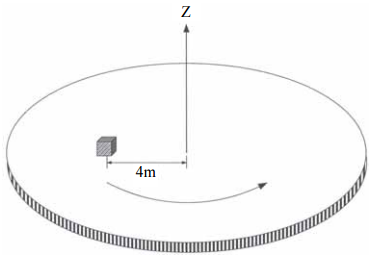

【已刪除】四、圖示之物塊其質量為 50 kg，平放於半徑為 10 m 之圓盤上，與圓盤間靜摩擦係數為 µ s = 0.3 。圓盤於時間 t = 0 開始做等加速度轉動，造成該物塊其切線加速度大小維 持定值 1.6 m/sec2。試求該物塊開始產生滑動之時間及此時物塊之速度。（20 分）

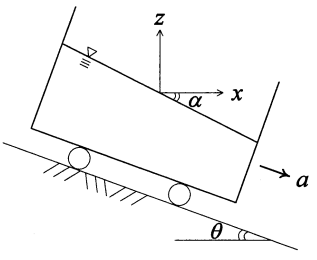

【已刪除】五、如圖所示，裝著水的矩形容器沿斜面以等加速度 a = 2 g sinθ運動，g 是重力加速度， 當 sin θ = 0.5 ，求此時自由水面和水平軸的夾角α是多少。（20 分）
