96年 - 96 專技高考_冷凍空調工程技師：冷凍空調自動控制#38453
科目：
技師◆冷凍空調自動控制 |
年份：
96年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
技師◆冷凍空調自動控制
選擇題 (0)
申論題 (9)
⑴求狀態方程式（State Equations）。（6 分）
⑵繪其狀態圖（State Diagram），初值可不考慮。（7 分） θ (s)
【已刪除】 ⑶利用狀態圖求轉移函數
。（7 分）
二、泵浦在空調水系統中使用相當廣泛，為節約能源常以變頻控制方式來驅動運轉，請以 轉速與頻率；轉速與流量、揚程及軸動力之關係，並配合泵浦的 Q-H（流量－揚程） 曲線，詳細說明其節省用電之原理。（20 分）
三、若一閉迴路控制系統之特性方程式為：
s3 + 3Ks
2
+ (K + 2)s + 4 = 0
試利用羅斯－赫維茲準則（Routh-Hurwitz criterion）決定使系統穩定之 K 值範圍。（20 分）
⑴說明負載大小、冷卻水溫（進入冷凝器溫度）及冰水溫度（流出蒸發器溫度）變 動時，離心式冰水主機耗電量變化情形。（6 分）
⑵說明負載大小、冷卻水溫（進入冷凝器溫度）及外氣濕球溫度變動時，水冷式冷 卻水塔耗電量變化情形。（6 分）
⑶以冷卻水系統為例，若只改變冷卻水溫大小，其他參數不變，試繪圖（耗電量－ 冷卻水溫變化曲線）說明離心式冰水主機耗電量與冷卻水塔耗電量的交換 （Trade off）現象及如何找出最佳冷卻水溫。（8 分）

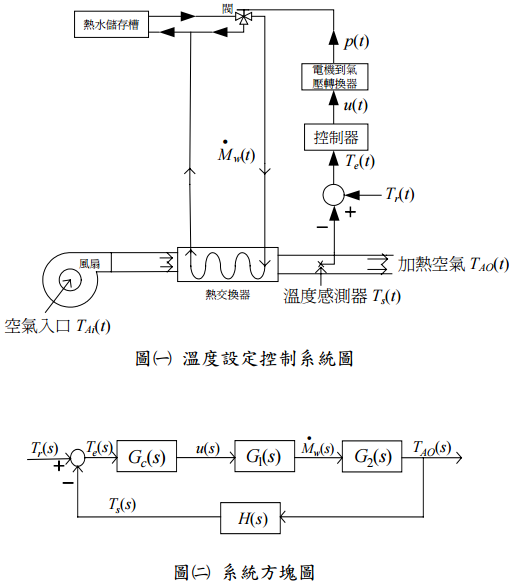

【已刪除】五、如圖一)(所示為一個氣流系統的溫度設定控制，儲水槽供應熱水（水溫Tw (t)）流入熱交 換器加熱空氣，溫度感測器感測空氣溫度（T
AO
(t)）並與參考溫度（T
r
(t)）作比較， 誤差溫度（T
e
(t)）送到控制器，其轉移函數為G
c
(s) 控制器輸出為電子訊號u(t) ，由 一轉換器轉成氣壓訊號 p(t)，其輸出經由三通閥控制水流率
。若空氣與水之間的熱轉換方程式為：
τ
c
為熱轉換時間常數。溫度感測方程式為：
τ
s
為溫度轉換時間常數。圖(二)為此系統的方塊圖，試求G
1
(s) ，G
2
(s ) 及H(s)。（20 分）
