96年 - 96 專技高考_造船工程技師：工程力學（包括靜力學、動力學與材料力學）#49826

科目：(高等)工程力學（包括靜力學、動力學與材料力學） | 年份：96年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：(高等)工程力學（包括靜力學、動力學與材料力學）

選擇題 (0)

申論題 (7)

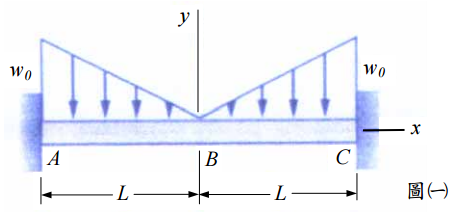

【已刪除】一、求算圖⑴樑之所有支撐力及力矩。（20 分）
⑴試繪出此樑之剪切力分布圖（shear force diagram）。（10 分）
⑵試繪出此樑之力矩分布圖（moment diagram）。（10 分） 600 N 40 N/m A B 12m 1000 N·m 20m 圖⑵

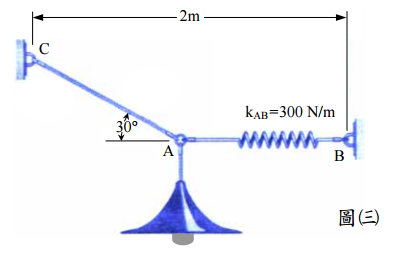

【已刪除】三、圖⑶為 8 公斤燈具懸掛之示意圖。其中彈簧未伸長之長度為 LAB = 0.4 m，且彈簧之 彈性係數為 kAB = 300 N/m。請計算繩子 AC 所需要之長度。（20 分）
⑴請計算 d 之大小。（10 分）
⑵若恢復係數 e = 0.6，請計算木棍在碰撞過後之角速度。（10 分） A d 3m C v = 50 m/s B 圖⑷

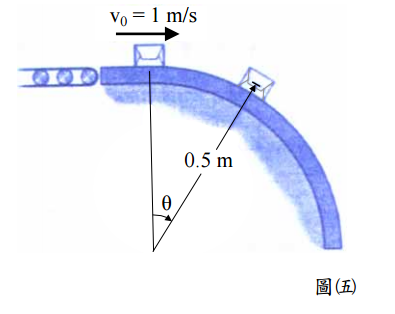

【已刪除】五、如圖⑸所示。一輸送帶將 2kg 之包裹以 v0 = 1 m/s 之速度，送進一平滑之圓弧路徑， 若圓弧路徑之半徑為 0.5 m，求算當包裹開始離開圓弧路徑之最大角度。（20 分）
