96年 - 96 高等考試_三級_土木工程：工程力學（包括流體力學與材料力學）#49927

科目：工程力學（包括流體力學與材料力學） | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (6)

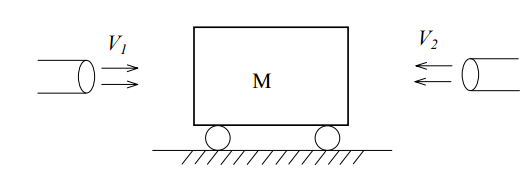

【已刪除】一、如圖所示，裝有輪子的正立方塊 M，其質量是 8000 kg，分別受到左、右二個噴嘴 的水平撞擊。其中左邊噴嘴直徑 d1＝0.1m，水流速度 V1＝8m/sec，而右邊噴嘴直徑 d2 ＝0.1m，水流速度 V2 ＝4m/sec。忽略能量損失，求方塊 M 由靜止到速度等於 1m/sec 所需時間是多少？（20 分）
【已刪除】二、在如圖所示的位置，一個由細繩纏繞、半徑為 r、質量為 m 的均勻實心圓盤由靜止 狀態被釋放。該細繩的一端固定在天花板上，若不計細繩的質量，試求在釋放 t 秒 時該細繩的張力、該圓盤的質心速度。（20 分）

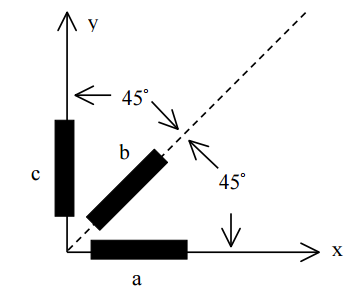

三、實 驗 時 在 鋼 材 表 面 某 點 貼 如 圖 所 示 a,b,c 三 組 應 變 計 。 分 別 測 得 各 應 變 值 為 ε a ＝0.0008，εb＝0.00096，εc＝0.0006。求該點之主應變與最大剪應變。（20 分）

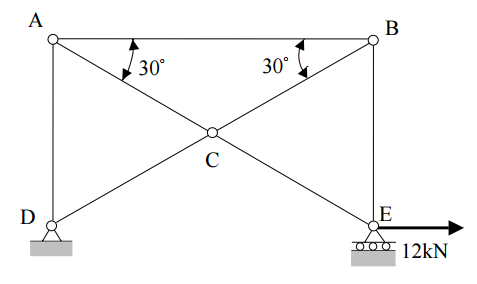

【已刪除】四、某平面桁架（truss）結構及受力情形如下圖所示。試分析桿件 AB，AC，AD，CD， CE，BC，BE 的桿力。（20 分）
⑴試求當方塊首次即將靜止而反向移動時（如圖中第②點位置）之 x 值。（10 分）
⑵試求方塊第二次達到 x =0（如圖中第③點位置）時之速率。（10 分）
