97年 - 97 鐵路特種考試_高員三級_土木工程：工程力學（包括流體力學與材料力學）#34341

科目：工程力學（包括流體力學與材料力學） | 年份：97年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (6)

則⑴可施加之最大扭矩 T 為何？
⑵此時 AB 段所需之最小直徑為何？（20 分）

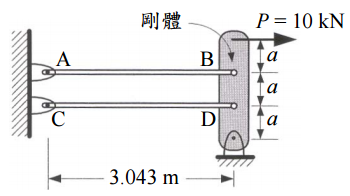

【已刪除】二、圖中，鐵線 AB 及 CD，兩者截面積及楊氏模數皆為 A = 30 mm2及 E = 200 GPa，未 接上去之前鐵線 AB 及 CD 的長度分別為 LAB = 3.042 m，LCD = 3.040 m。當剛體 BD 在垂直位置時，鐵線 AB 及 CD 的長度皆為 L = 3.043 m。求 P = 10 kN 作用下，鐵 線 AB 及 CD 的張力 TAB及 TCD。（20 分）
【已刪除】三、如圖中所示質量為 20 kg 之均勻桿件以 3 rad/sec 自水平位置開始運動，此時彈簧受力 為 30N。當桿件運動至垂直位置時（圖中的虛線），桿件的角速度增加至 4 rad/sec。 試求該彈簧之彈性模數（spring modulus）k？（20 分）
【已刪除】四、圖示簡支梁斷面之撓曲性質為 EI，該梁除於跨徑中點承受一橫向載重 F 外並於梁端 承受軸壓力 P，試求其撓度方程式。（20 分）

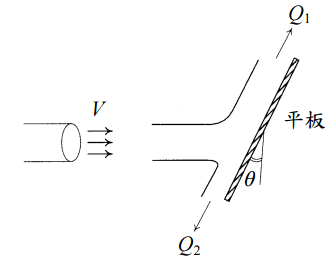

【已刪除】五、如圖所示，水由噴嘴以速度 V = 5 m/sec 平面撞擊靜止的平板，sinθ = 0.6，噴嘴直徑 d = 0.2 m，假設平板與流體之間無摩擦，求流量 Q1及水對平板的作用力。（20 分）
