統測◆(一)電子學、基本電學
> 98年 - 98 二技統測_電機類、電子類_專業科目(一):電子學與電路學#18987
98年 - 98 二技統測_電機類、電子類_專業科目(一):電子學與電路學#18987
科目:
統測◆(一)電子學、基本電學 |
年份:
98年 |
選擇題數:
40 |
申論題數:
0
試卷資訊
所屬科目:
統測◆(一)電子學、基本電學
選擇題 (40)
1. 在矽晶體結構中,摻雜哪一雜質才能成為 N 型半導體? (A) 鎵 (B) 砷 (C) 鍺 (D) 硼 的
2. 橋式整流器需要用到幾顆二極體? (A) 1 顆 (B) 2 顆 (C) 3 顆 (D) 4 顆 的
3. 下列何者不屬於BJT 正常操作的區域? (A) 作用區 (B) 截止區 (C) 飽和區 (D) 崩潰區 的
4. 如圖(一)所示電路,Q
1
是哪一類型的 MOSFET?
(A) N 通道空乏型 (B) P 通道空乏型 (C) N 通道增強型 (D) P 通道增強型
5. 有關電晶體的敘述,下列選項何者錯誤? (A) MOSFET 的優點為低頻輸入阻抗極高 (B) MOSFET 最常使用於超大型積體電路製作 (C) BJT 工作在飽和區,其 BE 接面與 BC 接面皆為順向偏壓 (D) BJT 的射極與集極可對調使用 的
6. 如圖(二)所示電路,V
BE(sat)
= 0.8 V 及 V
CE(sat)
= 0.2 V,下列選項何者正確?
(A) R
B
= 18.4 kΩ、R
C
= 186.6 Ω (B) R
B
= 30.6 kΩ、R
C
= 104.3 Ω (C) R
B
= 45.4 kΩ、R
C
= 57.5 Ω (D) R
B
= 68.2 kΩ、R
C
= 28.7 Ω
7. 如圖(三)所示電路,電壓增益V
o
/ V
i
=?
(A) –10 (B) 10 (C) –50 (D) 50
8. MOSFET 源極隨耦器的主要作用為何? (A) 增加電壓增益 (B) 降低電流增益 (C) 降低輸出電阻 (D) 增加輸入電阻 的
9. 達靈頓( Darlington )電路具有下列何種優點? (A) 低輸入電阻及大電流增益 (B) 低輸入電阻及大電壓增益 (C) 高輸入電阻及小電流增益 (D) 高輸入電阻及大電流增益 的
10.a 如圖(四)所示電路,二極體順向導通電壓為 0.7V,則 Io =?
(A) 0 mA (B) 2.1 mA (C) 4.2 mA (D) 5 mA
11.a 如圖(五)所示電路的功能,下列選項何者正確?
(A) PMOS 反相器 (B) NMOS 反相器 (C) CMOS 反相器 (D) BJT 反相器
12.a 有關 MOS 運算放大器的敘述,下列選項何者錯誤? (A) 迴轉率與單位增益頻寬無關 (B) 共模拒斥比很大 (C) 輸入電阻很大 (D) 內部電路具電流鏡
13.a 如圖(六)所示電路,輸出電壓 Vo =?
(A) 10 V (B) –10 V (C) 15 V (D) –15 V
14.a 有關積分器及微分器的敘述,下列選項何者正確? (A) 三角波通過積分器的輸出波形為正弦波 (B) 方波通過積分器的輸出波形為三角波 (C) 方波通過微分器的輸出波形為正弦波 (D) 正弦波通過微分器的輸出波形為三角波 的
15.a 目前速度最快的類比數位轉換器為何? (A) 並聯比較器型 (B) 雙斜率型 (C) 連續漸進型 (D) 電荷重分配型 的
16.a 下列何者可將數位訊號轉換成類比訊號? (A) 低通濾波器 (B) 史密特觸發器 (C) 數位類比轉換器 (D) 類比數位轉換器 的
17.a 如圖(七)所示電路,達到振盪的最小 Rf =?
(A) 16 kΩ (B) 32 kΩ (C) 46 kΩ (D) 58 kΩ 圖(七) 的
18.a 如圖(八)所示電路,欲使 LED 發光,則輸入電壓 Vin的範圍為何?
(A) 2V < Vin < 3V(B) 4V < Vin < 6V(C) 5V < Vin < 7V(D) 6V < Vin < 8V
19.a 如圖(九)所示電路,輸出電壓 Vo =?
(A) 6.2 V (B) – 6.2 V (C) 12.4 V (D) – 12.4 V
20.a 積體電路中最常製作的元件為何? (A) 電晶體 (B) 變壓器 (C) 繼電器 (D) 電感 的
21.a 進入某元件正端點的電荷 q 如圖(十)所示,在 t = 10 ms 時,元件上的電壓為 10 V,則 釋放到元件的功率 =?
(A) 100 W (B) 25 W (C) 5 W (D) 4 W
22.a 使用下列電器:甲設備 10 台( 每台 5 馬力 HP ) 10 小時、乙設備 1 台( 1.2 kW ) 10 小時 與丙設備 30 台(每台 100 W ) 10 小時,若每度電費 3 元,請問應繳多少費用? (A) 127.5 元 (B) 141 元 (C) 1245 元 (D) 1626 元 的
23.a 如圖(十一)所示電路,下列選項何者正確?
(A) X 吸收 45 W,Y 吸收 9 W (B) X 吸收 45 W,Y 供給 9 W (C) X 供給 45 W,Y 供給 9 W (D) X 供給 45 W,Y 吸收 9 W
24.a 如圖(十二)所示電路,若 AB 間的等效電阻為 19/ 13 Ω,R =?
(A) 2 Ω (B) 5 Ω (C) 6 Ω (D) 8 Ω
25.a下列選項何者錯誤? (A) I2 = 7.5 A (B) I3 = 5 A (C) VBC = 5 V (D) VBD = 10 V 圖(十三) 的
26.a 承第 25 題,若 XAC為 –2.5 安培的電流源,下列選項何者錯誤? (A) I2 = 2.5 A (B) I3 = 0 A (C) VBD = 10 V (D) VBC = 10 V
27.a 如圖(十四)所示電路,Vo =?
(A) 4.8 V (B) 6 V (C) 8 V (D) 24 V 圖(十四) 的
28.a 求 t>0 電容器的電壓 vC (t) =?
29.a 承第 28 題,求電容器兩端電壓為 v
C
(t1 ) = 5 e
-0.5
V 的時間 t1 =? (A) 4.5 秒 (B) 0.89 秒 (C) 0.28 秒 (D) 0.056 秒 的
30.a 若元件 X 為 1H 電感器,ix (0) = 1 A,求 t> 0 流過元件 X 的電流 ix (t) =?
31.a 承第 30 題,若元件 X 為 4F 電容器,vx ( 0) = 0 V,求 t> 0 元件 X 的電壓 vx (t) =?

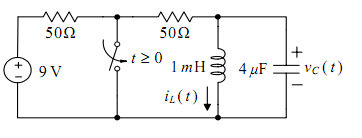

32.a 如圖(十七)所示電路,t <0 時開關打開( open )且電路已達穩態,當 t ≥ 0 時閉合( close ), 下列選項何者正確?
(A) vC ( 0) = 9 V (B) iL ( 0) = 0 A (C) iL ( 0) = 9 mA (D) vC ( 0) = 0 V 圖(十七) 的
33.a 有關步階函數 f(t) = 5e
-2t
u(t) 的拉氏轉換 F(s),下列選項何者正確?
34. 下列選項何者錯誤? (A) Z
L
= 50∠36.9
o
Ω (B) R = 30∠0
o
Ω (C) I
S
= 2 ∠ 6.9
o
A (D) V
S
= 100∠60
o
V
35.a 承第 34 題,流過電阻的電流 i(t) =? (A) 2sin ( 4000t + 6.9
o
) A (B) 2cos ( 4000t + 6.9
o
) A (C) 2sin ( 4000t + 23.1
o
) A (D) 2cos ( 4000t + 23.1
o
) A 的
36.下列 選項何者錯誤? (A) 電流 I = 1∠– 36.9
o
A (B) 視在功率 S = 100 VA (C) 阻抗 Z = 40 + j 30 Ω (D) 無效功率 Q = 60 VAR
37.a 承第 36 題,若要將功率因數提升至 1,則應該並聯電容器 C =? (A) 4.974μF (B) 3.18μF (C) 2.487μF (D) 1.59μF 的
38.a 如圖(十八)所示電路,電路的斷路阻抗 Z 參數,下列選項何者錯誤?
(A) Z11 = 10 Ω (B) Z12 = 2.5 Ω (C) Z21 = 5 Ω (D) Z22 = 7.5 Ω
39.電路的轉移函數
?
40.a 承第 39 題,電路的特性,下列選項何者正確? (A) 低通濾波器 (B) 高通濾波器 (C) 帶通濾波器 (D) 帶拒濾波器
