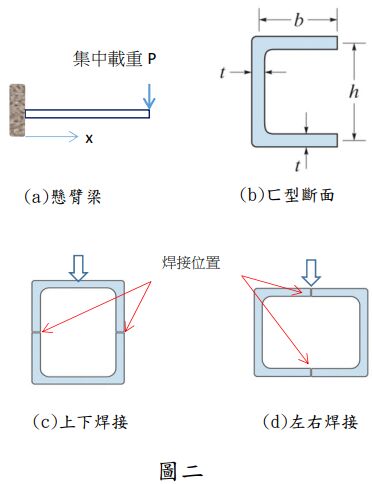

二、已知懸臂梁自由端受集中載重 P 作用，假設懸臂梁由兩ㄈ型斷面支材焊接組成，斷面尺寸如圖二（b）示意。集中力作用於斷面上方之中心位置， h=20cm、b=10cm、t=2cm，梁長 L=100cm、P=100N，僅考慮集中載重作用力之影響，假設焊接材料均勻分布於接合介面。回答下列問題：

(一)以圖二（c）方式全跨焊接時，計算焊接材料受到之應力狀態為何？（10 分）
