試卷：112年 - 112 專技高考_結構工程技師：材料力學#117648
科目：技師◆材料力學
年份：112年
排序：0

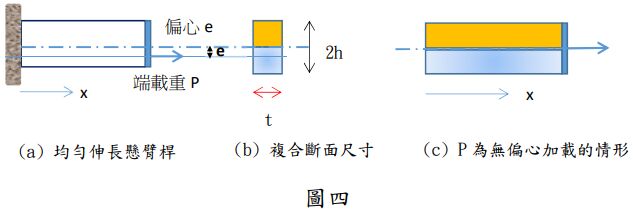

四、已知懸臂桿的自由端受軸向集中載重 P 作用，懸臂桿由兩材質不同但相同斷面的支材組合而成，斷面尺寸如圖四（b）示意。集中力透過自由端剛性板作用，忽略局部應力集中的效應，兩材質之彈性模數分別為上（E）與下（3E），回答下列問題：

(二)若沒有偏心（e=0），計算斷面最大正應力及分析自由端（x=L）處之位移量？（15 分）
