試卷：100年 - 100年專門職業及技術人員高等建築師、技師、第2次食品技師暨普通不動產經紀人、記帳士考高等_土木工程技師#27228
科目：技師◆結構設計
年份：100年
排序：0

題組內容

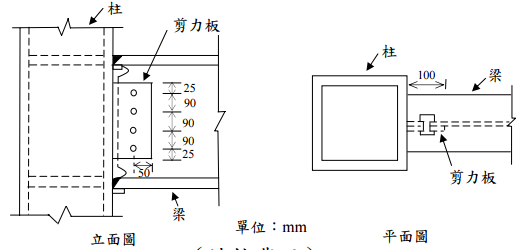

三、如下圖所示鋼結構梁柱接頭示意圖，梁翼板與柱採用全滲透焊接，梁腹板與柱的剪力板採用栓接：

申論題內容

⑵下圖所示梁腹板採用 4 顆直徑 25 mm 之 A490 螺栓與剪力板接合，利用 LRFD 方式計算此接合在梁剪力方向之螺栓群摩阻型強度、剪力板承壓強度、剪力板撕裂強度及剪力板塊狀撕裂強度（以上計算含強度折減係數）。剪力板厚度及寬度為 10 mm 及 100 mm，剪力板螺栓孔採用標準開孔，鋼板摩擦係數為 0.33，鋼板材質 F_y＝3.5 t/cm²、F_u＝4.5 t/cm² ，直徑 25 mm 之 A490 螺栓最小預拉力為 29 t。（18 分）
