102年 - 102 地方政府特種考試_四等_土木工程：靜力學概要與材料力學概要#25854

科目：靜力學概要與材料力學概要 | 年份：102年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：靜力學概要與材料力學概要

選擇題 (0)

申論題 (9)

⑴計算懸臂梁固定端（Fixed）的反力。（10 分）
⑵畫出梁 ABC 的剪力與彎矩圖（Shear force and bending moment diagrams）。（10 分）
⑴計算此梁斷面的中性軸位置（a =？）。（10 分）
⑵計算對斷面中性軸的面積慣性矩（area moment of inertia）。（10 分）
⑶計算此梁斷面的最大張應力（tensile stress）和最大壓應力（compressive stress）。 （10 分）
⑷計算此梁腹版的最大剪應力（shear stress）。（10 分）
⑴求 A 點與 E 點的反力。（10 分）
⑵求構件 CD、BG 及 FG 的軸力（請標示張力或壓力）。（10 分）

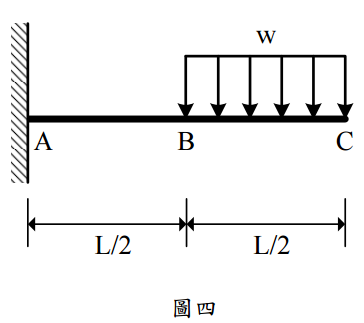

【已刪除】四、一懸臂梁受分佈力作用於右半段如圖四所示，此梁有固定之撓曲剛性（Flexural rigidity）EI 值。以積分法推導梁的撓度方程式（Deflection by integration）。（設材 料為線性彈性材料）（20 分）
