102年 - 102 鐵路特種考試_高員三級_土木工程：工程力學（包括流體力學與材料力學）#25960

科目：工程力學（包括流體力學與材料力學） | 年份：102年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (10)

【已刪除】一、如圖所示，一個重量為 400 N（作用於中心）之箱子置於斜面上，若箱子與斜面間 之摩擦係數為 0.5。求使箱子保持平衡之最大外力 T 值為何？若超過此最大值，則 何種運動模式將發生？（20 分）
⑴主應力（5 分）
⑵最大剪應力（5 分）
⑶如圖所示 25°切面之正應力σ與剪應力τ（10 分）
⑴試列出全梁之撓度方程式。（8 分）
⑵當A、D二點撓度值相同時（即|δA|=|δD|），試求外伸長度 a 及 A 點撓度δA。（8 分）
⑶外伸長度 a 為多少時，D 點撓度δD可達最大？（4 分）
⑴ vA=0 m/sec（10 分）
⑵ vA=5 m/sec 向下瞬時（10 分）

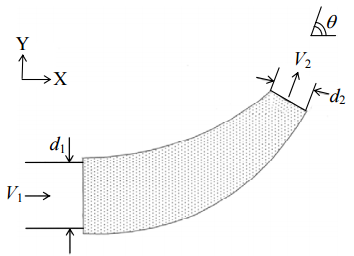

【已刪除】五、如圖所示，陰影區域是一個靜止的漸縮彎管，斷面 1 的直徑 d１ =150 mm，其流速和水 壓分別是 V1=4 m/sec 及 P1=132 kPa，而斷面 2 的直徑 d2=100 mm，水由斷面 1 流入， 假設無能量損失，當 sinθ=0.8，求水對漸縮彎管的 X 向及 Y 向作用力。（20 分）
