105年 - 新北高中教甄電腦機械製圖科#52526

科目：教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科 | 年份：105年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科

選擇題 (40)

1.依公差類別區分，圓柱度是屬於何種形態的公差？ (A)方向公差 (B)定位公差 (C)偏轉度公差 (D)形狀公差

2.根據我國國家標準的規範，表面織構符號之參數型態包含那三大類？ (A)輪廓參數、視圖參數、表面比例參數 (B)輪廓參數、圖面參數、比例曲線參數 (C)輪廓參數、實體參數、材料參數 (D)輪廓參數、圖形參數、材料比曲線參數

3.邊緣符號之基本符號

，其中「+」號敘述下列何者正確？ (A)代表邊緣可內凹的理想幾何形態 (B)代表邊緣理想幾何形態內凹偏差有毛頭 (C)代表邊緣可凸出理想幾何形態 (D)代表邊緣理想幾何形態向外偽差有毛頭

4.右圖銲接頭的形式為何種銲接形式？

(A)凸緣接頭 (B)搭接接頭 (C)角偶接頭 (D)對接接頭

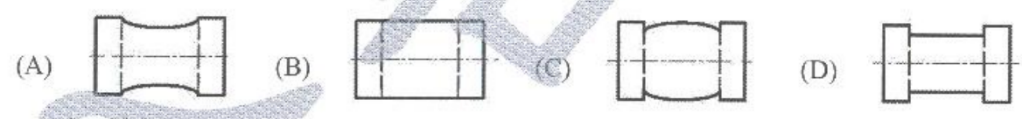

5.已知一螺紋的視圖，下列所述那一個正確？

(A)右螺紋 (B)左螺紋 (C)斜螺紋 (D)內螺紋

6.投影面垂直於物面時，在此投影面上所得的視圖，稱為此物面的何種視圖？ (A)正垂視圖 (B)斜視圖 (C)邊視圖 (D)端視圖

7.右圖管路圖中的閥，其形式為：

(A)螺紋接合閘閥 (B)凸緣接合閘閥 (C)螺紋接合球閥 (D)凸緣接合球閥

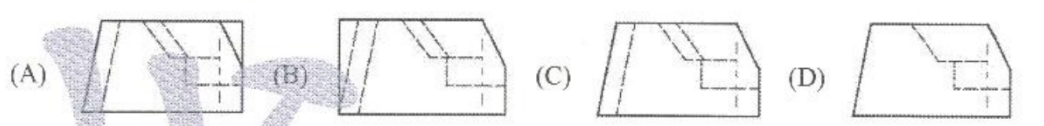

8.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出正確的右側視圖。

9.根據我國國家標準101年的規範，尺度之配合符號為H/h，下列那一個正確？ (A)過渡配合 (B)干涉配合 (C)餘隙配合 (D)過盈配合

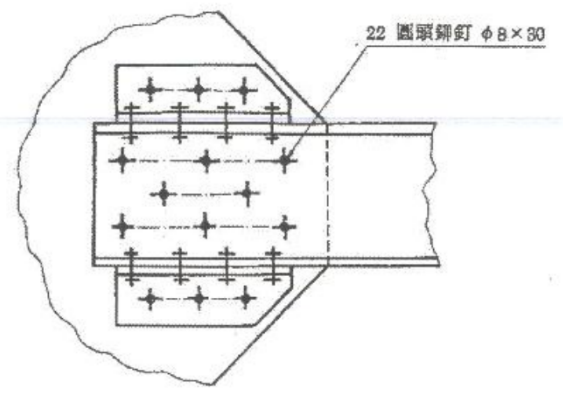

10.下列工程製圖中左側鉚接符號

，此符號所表示的施作情形為何？

(A)現場鑽直孔、現場鉚接 (B)工廠鑽直孔、現場鉚接 (C)工廠鑽直孔、工廠鉚接 (D)現場鑽直孔、現場鉚接

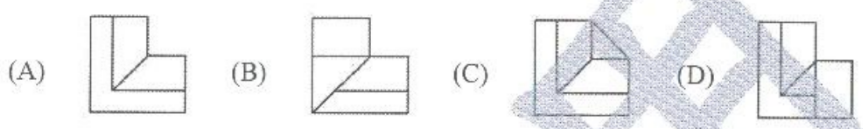

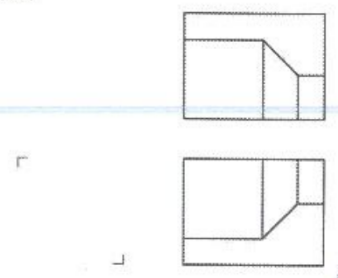

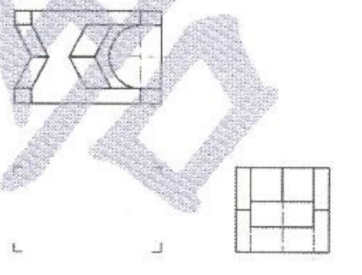

11.採用第三角投影法繪製一物體正投影多視圖，已知該物體的俯視圖與右側視圖如下圖所示，請選出正確的前視圖

12.採用第三角投影法繪製一物體正投影多視圖，已知該物體的前視圖與俯視圖如下圖所示，請選出正確的左側視圖。

13.一圓弧長等於其直徑時，圓弧所對的圓心角為何？ (A)2 (B)90 (C)π (D)57

14.依公差類別區分，何者不屬於形狀公差？ (A)真平度 (B)曲線輪廓度 (C)圓柱度 (D)傾斜度

15.配合制度中與軸承內圈配合的軸宜採？ (A)基軸制 (B)基孔制 (C)視情況而定 (D)以上皆非

16.孔之尺寸為小

mm，軸之尺寸為ф 10±0.01mm，下列敘述何者正確？ (A)其最大干涉量為0.05mm (B)其最小餘隙為0.02mm (C)此種配合為干涉配合（Interference fit） (D)其最大餘隙為0.05mm

17.虛線係為實線之連續部分時，始端應該如何處理？ (A)不留空隙 (B)留空隙 (C)加粗 (D)不限定

18.一直線繞一軸線周圍作均勻旋轉，而一點在此動直線上同時朝著軸線方向作均勻移動，則此動點所成為的空間曲線為何？ (A)空間漸開線 (B)空間擺線 (C)螺旋線 (D)對數螺線

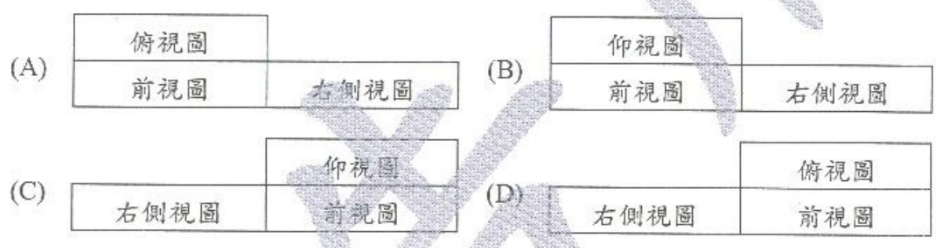

19.第一角法，視圖的位置是：

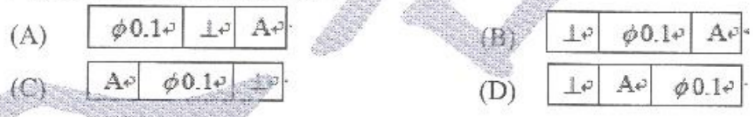

20.下列公差方框標註何者正確？

21.關於游標卡尺的敘述，何者正確？ (A)若主尺一格0.5mm，副尺取本尺49格分成50等分，則最小讀數為0.05mm (B)若主尺一格0.5mm，副尺取本尺24格分成25等分，則最小讀數為0.02mm (C)若主尺一格1mm，副尺取本尺49格分成50等分，則最小讀數為0.01mm (D)若主尺一格1mm，副尺取本尺19格分成20等分，則最小讀數為0.02mm

22.有一圓盤離合器，內徑為8cm，外徑為12cm，若迴轉數N=628rpm，軸向壓力為2000N，μ=0.6，則所傳達之動力約為若干kW？ (A)4 (B)3 (C)2 (D)l

23.若兩嚙合齒輪之齒冠為ha，齒根為hb，則下述何者錯誤？ (A)背隙為ha－hb (B)間隙為hb－ha (C)工作深度為2ha (D)全齒深為ha＋hb

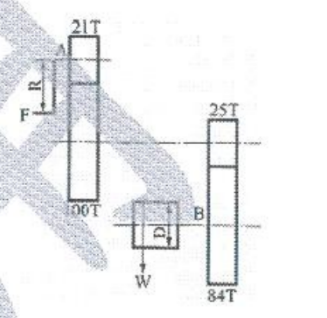

24.如右圖所示為一起重機輪系，若圓筒D之直徑280mm，手柄長R=300mm，則當手柄轉一圈時，環繞於圓筒D之繩所吊重物W移動之距離最接近下列何者？

(A) 50mm (B) 55mm (C) 59mm (D) 63mm

25.當凸輪基圓半徑縮小時，則會產生下列何種情形？ (A)減慢傳動速度 (B)增大周緣之傾斜角 (C)減少接觸面之磨耗 (D)增大側面之壓力

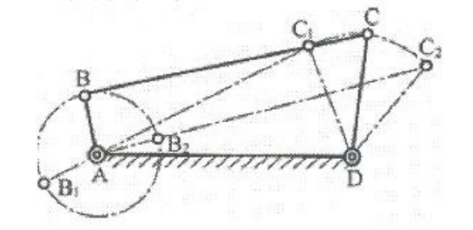

26.如右圖所示之曲柄搖桿機構，若曲柄

=400mm，搖桿

=800mm，固定桿

=1000mm，則連桿

之尺寸（mm）應在下列何種範圍內？

＞600 (B) 1800＞

＞600 (C) 1200＞

＞400 (D) 2100＞

＞700

27.一惠斯登差動滑車組，定滑輪之大輪直徑60mm，小輪直徑40mm，機械效率為50%。若施力50N，則可拉起重物若干N？ (A) 150 (B) 180 (C) 300 (D) 400

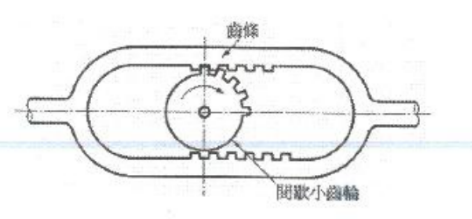

28.如右圖所示機構，原動件（小齒輪）等速旋轉，則從動件運動方式為何？

(A)不會動 (B)上下搖擺運動 (C)直線運動後停止不動 (D)往復運動

29.開口平皮帶傳動軸相距240mm，兩皮帶輪之外徑各為16cm與20cm，則皮帶全長為幾cm？ (A) 118.02 (B) 104.68 (C) 537.87 (D) 536.53

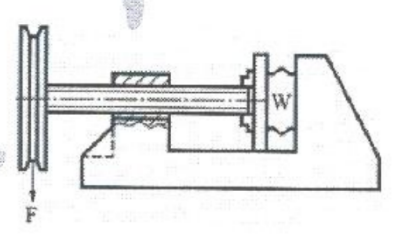

30.如右圖所示之螺旋機構，於繩輪周緣的溝中繞一繩，其中心與輪心的距離為200cm，若加於繩上的拉力為500N，在W處所產生的力為100Kn，如其機械效率為55%，螺旋的導程約為若干mm？

(A) 3.4 (B) 28.2 (C) 34.5 (D) 25.1

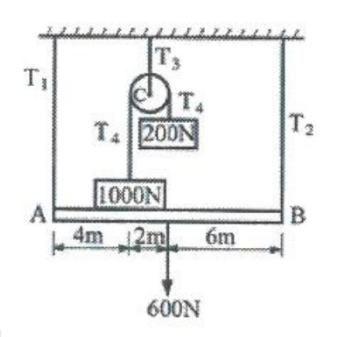

3l.如右圖所示，桿AB重600N，若1000N之物體與AB桿接觸而保持平衡，則繩子張力T1約為多少？

(A) 966N (B) 933N (C) 866N (D) 833N

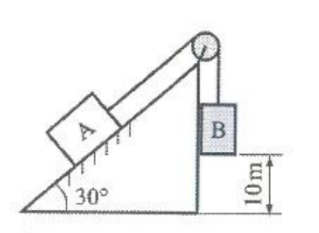

32.如右圖所示，若B質量為10kg從靜止開始落下，於4秒後落至地面上，試求繩之張力為若干牛頓？

(A) 98 (B) 85.5 (C) 58.5 (D) 48

33.以30N．m之轉矩，施於一飛輪上，飛輪所得之角加速度為2rad/s2，經5秒後，此轉矩所作之功為若干N．m？ (A) 750 (B) 1500 (C) 1800 (D) 2500

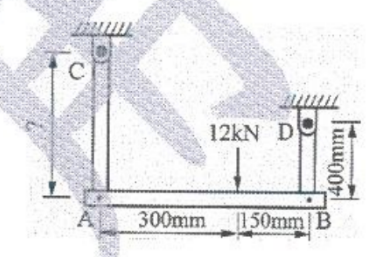

34.如右圖所示，均質水平桿AB，懸掛在鋼棒BD及銅棒AC之下，鋼棒之截面積為320mm2；銅棒之截面積為100mm2。若假設水平桿之重量不計，且承受12kN之負荷後仍保持水平，而鋼棒之彈性係數為200GPa，銅棒之彈性係數為100GPa，試求銅棒之原長度為多少mm？ 1325827-0-5eb90c61275db.png#s-384,257

1325827-0-5eb90c61275db.png#s-384,257

(A) 125 (B) 200 (C) 250 (D) 400

35.直徑為l00mm的圓棒，在軸向承受314kN之張力，則其與橫截面呈30°之斜截面上所生的正交應力約為多少MPa？ (A) 10 (B) 20 (C) 30 (D) 40

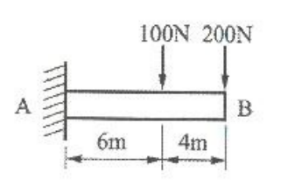

36.如右圖所示之懸臂樑，其斷面為圓形，直徑為80mm，樑本身重量不計，則樑上所承受之最大彎曲應力約為多少MPa？

(A) 41.8 (B) 51.8 (C) 61.8 (D) 71.8

37.下列有關樑受負荷時之中立面敘述何者正確？ (A)中立軸不通過截面之重心 (B)中立面之收縮量最大 (C)受純彎曲作用時彎曲應力在中立面為零 (D)中立面所受之彎曲應力最大

38.金屬液在澆鑄時的溫度稱為澆鑄溫度，下列敘述何者錯誤？ (A)溫度太高時鑄件易產生縮孔 (B)熔煉溫度應高於澆鑄溫度 (C)溫度太低時易造成鑄件內含氣泡 (D)溫度太低時易造成滯流

39.由晶棒切割下的晶圓，主要以下列何種加工方式，將其粗糙的表面磨平及拋光？ (A)精密外圓磨床 (B)放電加工 (C)化學機械研磨 (D)電化研磨

40.電化研磨加工中材料的去除靠電解及磨料磨除雙重作用，其中磨料磨除作用占多少比例？ (A) 10% (B) 20% (C) 80% (D) 90%

申論題 (0)
