> 105年 - 105 專技高考_專利師（選試專業英文及電子學）、專利師（選試專業日文及電子學）：電子學#55680
105年 - 105 專技高考_專利師（選試專業英文及電子學）、專利師（選試專業日文及電子學）：電子學#55680
科目：
電子學 |
年份：
105年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (9)
⑴二極體之順偏小信號等效電阻(r
D
)。（6 分）
⑵通過二極體之電流 i
D
與二極體之跨壓 v
D
。（14 分）
⑴以輸入電壓 V
in1
、V
in2
、與 V
in3
表示之輸出電壓 v
o
。（15 分）
⑵由 V
in3
看到之輸入電阻 R
in3
。（5 分）
⑴若需要偏壓電流 I
BIAS
= 0.1 mA，計算所需之電阻 R
ref
值為何？（5 分）（為簡化計 算，忽略 PMOS 電晶體之 channel length modulation 效應，即|V
Ap
| 為無窮大。）
⑵以前述之偏壓電流 I
BIAS
= 0.1 mA 使用於圖三(b)之共源極(CS)放大器。NMOS 電晶體 Q
1
之寬長比(W/L) = 100 μm/1.8 μm、μ
n
C
ox
=90 μA/V
2
、V
An
= 20 V、C
gs1
= 0.2 pF、 C
gd1
= 0.05 pF、輸出負載電容 C
L
= 0.1 pF，Q2之|V
Ap
| = 20 V。為簡化計算，忽略 輸入信號產生器的電阻，各節點之直流位準均視為理想值。計算低頻增益、極點 頻率 f
p
、零點頻率 f
Z
。（15 分）
⑴假設運算放大器為一理想運算放大器，以 R
1
、R
2
表示直流增益（DC gain）v
O
/v
i
與以 R
1
、R
2
、C 與 s 表示回授因子β(s)。（8 分）
⑵假設運算放大器之開回路增益 A(s)具 10 rads/s 之轉角頻率（corner frequency, ωc） 與 106 rads/s 的單一增益頻率（unity-gain frequency, ωt），使用 R
1
= 10 kΩ、 R
2
= 90 kΩ與 C = 1.11 nF。請計算放大器之低頻開回路增益 A
0
，並畫出回路增益 L(jω) = A(jω)β(jω)之振幅（以 dB 為單位）與相位（以 degree 為單位）之波德圖 （Bode plot）（橫軸以ω為單位）。（12 分）

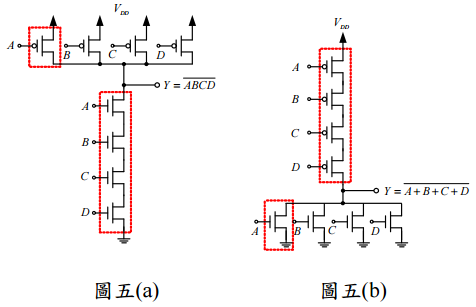

【已刪除】五、圖五(a)、(b)分別為四輸入之 Complementary CMOS 反及閘（NAND gate）與反或閘 （NOR gate）邏輯電路。此類邏輯電路由 pull-up network（PUN）與 pull-down network（PDN）構成，其最適當之寬長比設計，為 PUN 與 PDN 導通之電路均等效 一個基本反相器（basic inverter）（如虛線框內電路）。若以 n 與 p 分別代表 NMOS 與 PMOS 之寬長比（W/L），且 p = 3 n，計算 NAND gate 與 NOR gate 邏輯 電路以 n 為單位之總面積分別為何？（20 分）
