申論題

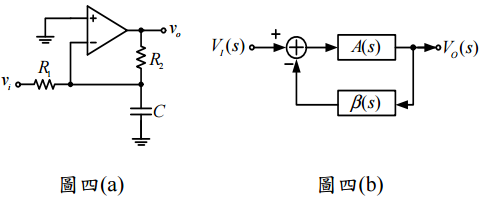

四、圖四(a)為一個運算放大器所構成之回授放大器，其信號流程模型如圖四(b)所示。

⑵假設運算放大器之開回路增益 A(s)具 10 rads/s 之轉角頻率（corner frequency, ωc） 與 106 rads/s 的單一增益頻率（unity-gain frequency, ωt），使用 R₁ = 10 kΩ、 R₂ = 90 kΩ與 C = 1.11 nF。請計算放大器之低頻開回路增益 A₀，並畫出回路增益 L(jω) = A(jω)β(jω)之振幅（以 dB 為單位）與相位（以 degree 為單位）之波德圖 （Bode plot）（橫軸以ω為單位）。（12 分）
