108年 - 新北市立高級中等學校 108 學年度教師聯合甄選製圖科 #76113

1. 總偏轉度標註於圓柱直徑，可用於直徑的控制哪一種幾何特性？ (A) 中心位置 (B) 軸向 (C) 圓柱度 (D) 以上皆是

2. 機件上某一部位，須作特殊加工時，在視圖上相關部位用平行而稍離輪廓線外畫哪一種線型？ (A) 粗虛線 (B) 粗實線 (C) 粗點線 (D) 粗鏈線

3. 工程圖之比例為 2：1 時，若實物長度為 100mm，則所繪的圖形長度為何？ (A) 200mm (B) 100mm (C) 50mm (D) 25mm

4. 第三角投影法中，物體與投影面的關係是下列哪一項？ (A) 視點→投影面→物體 (B) 投影面→物體→視點 (C) 視點→物體→投影面 (D) 物體→視點→投影面

5. 依第三角法，左圖為物體前視圖及俯視圖，則其右側視圖為何？

6. 附圖的符號表示法為何？ (A) 第一角法 (B) 第二角法 (C) 第三角法 (D) 第四角法

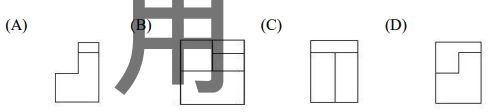

7. 附圖所示之左側視圖是哪一選項？

8. 哪個幾何公差不可使用基準於特徵控制框中(control frame)？ (A) 真平度 (B) 平行度 (C) 偏轉度 (D) 同心度

9. 在正投影視圖中形成線的，可能代表物件的哪一種型態？ (A) 面 (B) 面與面之交線 (C) 面的極限 (D) 以上皆可能

10. 繪製虛擬視圖時，應以下列何種線條繪出？ (A) 細鏈線 (B) 粗鏈線 (C) 細實線 (D) 虛線

11. 下列半剖面之視圖表示法，何者正確？

12. CNS 工程製圖常用的倍數比例為那些型式？ (A) 2、2.5、4 (B) 2、5、10 (C) 2、2.5、5 (D) 2、3、6

13. 物體之剖面在剖切處原地旋轉 90°，以細實線重疊畫出者稱為何種剖面？ (A) 斷裂剖面 (B) 移轉剖面 (C) 局部剖面 (D) 旋轉剖面

14. 下列何種機件在組合圖中通常不予剖切？ (A) 墊圈 (B) 螺帽 (C) 帶輪 (D) 飛輪

15. 不規則曲線的尺度標註常用哪一種標註型式？ (A) 等距法 (B) 支距法 (C) 角度法 (D) 跨距法

16. 下列公差符號中公差範圍最小的是哪一種公差？ (A) H7 (B) D10 (C) P6 (D) Js9

17. 已知附圖為前視圖，哪一個選項是正確的右側視圖？

18. 工程圖面上，不可以直接量度夾角作為實際物件夾角的視圖是哪一種？ (A) 前視圖 (B) 等角圖 (C) 俯視圖 (D) 剖視圖

19. 下列機件中，需要剖視圖的零件為哪一種？ (A) 半圓鍵 (B) 鉚釘 (C) 皮帶輪 (D) 螺釘

20. 附圖所示之左側視圖是哪一選項？

21. 一般視圖中某部位太小不易標記尺度或標明形狀時，可將該部位適當的放大比例繪製，稱為哪一種圖？ (A) 局部詳圖 (B) 虛擬視圖 (C) 局部視圖 (D) 轉正視圖

22. 附圖之輔助視圖正確者為何？

23. 以下何者為 3D 列印常用的檔案格式？ (A) B-rep (B) SCG (C) DOC (D) STL

24. 如右圖中之三視圖所示，下列何者是實長？ (A) 俯視圖的AC̅̅̅̅ (B) 俯視圖的B̅̅̅C̅ (C) 俯視圖的A̅̅̅B̅ (D) 前視圖的A̅̅̅B̅

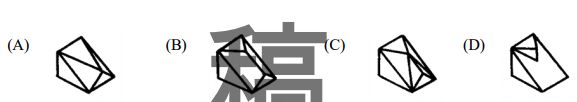

25. 如附圖之視圖的立體圖是？

26. 複斜面的邊視圖一定出現在哪一種視圖？ (A) 前視圖 (B) 側視圖 (C) 俯視圖 (D) 輔助視圖

27. H7/k6 屬於哪一種配合？ (A) 留隙(餘隙)配合 (B) 過渡配合 (C) 過盈(干涉)配合 (D) 與配合無關

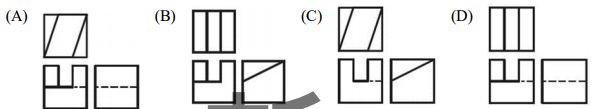

28. 下列正投影視圖何者正確？

29. 由若干機件組成，當其中一機件運動時，其餘機件可產生預期的相對運動或拘束運動，但不作功，此種組合稱為什麼？ (A) 機械 (B) 機構 (C) 機架 (D) 剛體

30. 有關對偶(運動對)之敘述，何者不正確？ (A) 高對為兩機件間成點或線接觸者 (B) 低對為兩機件間成面接觸者 (C) 螺旋對之自由度為 2 (D) 低對經對偶倒置後其運動軌跡不變

31. 兩平行軸線相距90公分，設用外接圓柱摩擦輪作純滾動，已知原動輪轉速為75 rpm，從動輪轉速為 150 rpm，則原動輪直徑為多少公分？ (A) 30 cm (B) 60 cm (C) 90 cm (D) 120 cm

32. 節圓直徑 150mm，齒數 30 之正齒輪，其周節為何？ (A) 5 (B) 15.7 (C) 2 (D) 6.5

33. 設有長 4 m 之簡單樑，其截面積為 20 cm×30 cm，若容許彎曲應力為 50 kg/cm²，容許剪應力為 5 kg/cm²，則其能承受均勻分佈負荷為何？ (A) 560 kg/m (B) 750 kg/m (C) 430 kg/m (D) 640 kg/m

34. 某元素承受雙軸向應力作用，x 方向應力為 1000 kg/cm2，y 方向應力為 400 kg/cm2，則其最大剪應力為何？ (A) 300 kg/cm2 (B) 500 kg/cm2 (C) 600 kg/cm2 (D) 700 kg/cm2

35. 一空心圓筒能承受 2512 kg 之軸向載重，圓筒的外徑為 5 cm，內徑為 3 cm，求其所產生之壓應力為何？ (A) 100 kg/cm2 (B) 200 kg/cm2 (C) 300 kg/cm2 (D) 400 kg/cm2

36. 如右圖所示，試求此力系之合力大小為何？ (A) 52.1 N (B) 113.8 N (C) 104.5 N (D) 146.6 N

37. 如圖所示，求力 F=10N 對 A 處所受力矩為何？ (A) 16 N×m (B) 24 N×m (C) 40 N×m (D) 64 N×m

38. 一圓盤離合器，圓外徑為 6cm，內徑為 4cm，若盤面承受均勻的壓力為 4kg/cm2，其摩擦係數為 0.2，求此離合器傳遞之扭距為若干？ (A) 37.7 kg-cm (B) 31.4 kg-cm (C) 62.8 kg-cm (D) 78.5 kg-cm

39. 目前產業界最廣用之砂輪製造法為何？ (A) V 法 (B) B 法 (C) R 法 (D) E 法

40. 輪系值大於 1 的輪系作用為何？ (A) 增加扭矩 (B) 增加轉速 (C) 增加功率 (D) 提高效率

41. 用螺旋起重機(其手柄半徑為 30cm)，舉 500kg 重之物體，螺旋之導程為 1cm，假設不計摩擦力，則舉起該物件應出之力為何？ (A) 16.7 kg (B) 2.7 kg (C) 9.5 kg (D) 5 kg

42. 液壓傳動之基本原理是下列哪一項？ (A) 質量不滅原理 (B) 萬有引力原理 (C) 巴斯葛原理 (D) 波義爾定律

43. 中華民國國家標準（CNS）規定標準公差分為幾級？ (A) 15 (B) 16 (C) 17 (D) 18

44. 銑切方法中向上銑切，又稱逆銑，其缺點是什麼？ (A) 銑刀受力不均 (B) 易引起週期性震動 (C) 螺桿與螺帽餘隙太大 (D) 刀齒容易斷裂

45. 牛頭鉋床以 30m/min 鉋削速度，鉋削 80mm 長工件時每分鐘行程為幾次？ (A) 180 (B) 200 (C) 210 (D) 240

46. 自來水管之鑄造宜用下列何種方法？ (A) 真離心鑄造法 (B) 半離心鑄造法 (C) 離心力鑄造法 (D) 滑鑄法

47. 斜面傾斜角為 30 度之機械利益為何？ (A) 1 (B) 2 (C) 1.414 (D) 1.732

48. 攻螺紋的正確加工程序為何？ (A) 劃線→衝中心眼→鑽孔→攻螺紋→倒角 (B) 劃線→衝中心眼→鑽孔→倒角→攻螺紋 (C) 衝中心眼→劃線→鑽孔→倒角→攻螺紋 (D) 衝中心眼→劃線→鑽孔→攻螺紋→倒角

49. 若欲手工鉸削ψ4 mm 的孔，其鑽頭直徑應為何？ (A) 4.3 mm (B) 4.1 mm (C) 3.9 mm (D) 3.7 mm

50. 真直度、真圓度、真平度是屬於何種公差？ (A) 偏轉 (B) 方向 (C) 形狀 (D) 位置
