108年 - 108-3 技術士技能檢定學科測試試題-乙級：08000氣壓#81138

1. 電磁閥的流量與下列何者無關？(A)接口尺寸(B)空氣溫度(C)Cv 值(D)進氣壓力。

2. 關於綠色採購的敘述，下列何者錯誤？(A)採購回收材料製造之物品(B)選購產品對環境傷害較少、污染程度較低者(C)採購的產品對環境及人類健康有最小的傷害性(D)以精美包裝為主要首選。

3. 下圖所示之網路，合成電阻為(A)4/3R(B)3/2R(C)3/4R(D)4R。

4. 在電子電路之中有二極體可使電流，在一定之方向才能通暢，下列那一種在氣控系統中亦有類似之元件是(A) (B) (C) (D) 。

5. 壓縮空氣乾燥方法中，那一種最簡單？(A)加熱乾燥(B)低溫乾燥(C)吸附乾燥(D)吸收乾燥。

6. 若發生瓦斯外洩之情形，下列處理方法何者錯誤？(A)開啟電風扇，加強空氣流動(B)應先關閉瓦斯爐或熱水器等開關(C)緩慢地打開門窗，讓瓦斯自然飄散(D)在漏氣止住前，應保持警戒，嚴禁煙火。

7. 下圖表示(A)可變排量氣壓馬達（可正逆運轉）(B)氣壓定速馬達（單向運轉）(C)氣壓定速馬達（可正逆運轉）(D)可變排量氣壓馬達（單向運轉）。

8. 下列何者是使用氣-油增壓器的原因？(A)可得更長距離的行程(B)獲得大的出力(C)獲得快速的移動速度(D)可節省空氣消耗量。

9. 廠商某甲承攬公共工程，工程進行期間，甲與其工程人員經常招待該公共工程委辦機關之監工及驗收之公務員喝花酒或招待出國旅遊，下列敘述何者為對？(A)因為不是送錢，所以都沒有犯罪(B)只要工程沒有問題，某甲與監工及驗收等相關公務員就沒有犯罪(C)公務員若沒有收現金，就沒有罪(D)某甲與相關公務員均已涉嫌觸犯貪污治罪條例。

10. 廚房設置之排油煙機為下列何者？(A)局部排氣裝置(B)吹吸型換氣裝置(C)整體換氣裝置(D)排氣煙函。

11. 在室溫 25℃的環境下，有支噴嘴使用 5kgf／cm²的氣壓源，在噴嘴口有水滴產生，為了排除滴水而加裝冷凍式乾燥機，其設定的壓力露點應為(A)0℃(B)25℃(C)4℃(D)1.7℃ 才能改善此一滴水現象。

12. 若勞工工作性質需與陌生人接觸、工作中需處理不可預期的突發事件或工作場所治安狀況較差，較容易遭遇下列何種危害？(A)組織外部不法侵害(B)組織內部不法侵害(C)潛涵症(D)多發性神經病變。

13. 下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝A〞閥件的功能為何？ (A)可調節真空破壞之氣流強弱(B)供應常壓的壓縮空氣，使真空消除速度增快(C)供應常壓的壓縮空氣，以轉換真空壓力(D)真空壓力開關，檢知真空壓力高低。

14. 公制分厘卡 0～25 公厘的可量(A)0.001 至 2.5 公厘(B)0.1 至 25 公厘(C)1 至 25 公厘(D)0.01 至 25 公厘。

15. 有一支氣壓缸活塞截面積 0.5cm²，受 6bar 壓力，以 5cm/se c 之速度前進，其理論推力約為(A)30N (B)300N(C)100N(D)200N。

16. 何謂水足跡，下列何者是正確的？(A)每人用水量紀錄(B)水循環的過程(C)水利用的途徑(D)消費者所購買的商品，在生產過程中消耗的用水量。

17. 電氣延時器的延時導通接點的編號為(A)6 和 8(B)6 和 7(C)4 和 7(D)4 和 5。

18. 若使用後的廢電池未經回收，直接廢棄所含重金屬物質曝露於環境中可能產生那些影響：A.地下水污染、B. 對人體產生中毒等不良作用、C. 對生物產生重金屬累積及濃縮作用、D.造成優養化？(A)ABC(B)ACD(C)BCD(D)ABCD。

19. 示波器可以用來(A)測量電壓、電流、電阻的大小(B)能夠測量電壓和電阻的大小(C)只能測量電壓的波形(D)測量電壓波形、頻率和幅度。

20. 潤滑油的選用主要是受何因素所左右？(A)氣壓缸筒材質(B)密封材質(C)線圈材質(D)閥體材質。

21. 下列哪一個元組件可將空氣的壓力能轉換為直線式機械能？(A)氣壓擺動缸(B)氣壓噴嘴(C)氣壓馬達 (D)氣壓缸。

22. CMOS 元件在裝配時，應避免用手指觸及接腳，主要原因是(A)避免接腳折斷(B)避免人體靜電破壞元件(C)避免沾上油污(D)避免接腳生銹。

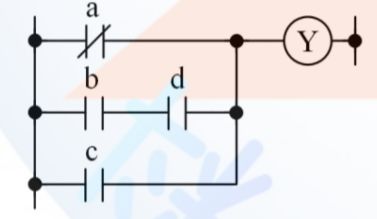

23. 下圖中哪一個邏輯關係是正確？(A) (B) (C) (D) 。

24. 下列圖中哪一個是 TB 的安裝形式？ (A) (B) (C) (D) 。

25. 下列何者不可測量螺絲之牙距？(A)螺紋分厘卡(B)角度儀(C)節距規(D)三線法。

26. 在同一操作條件下，煤、天然氣、油、核能的二氧化碳排放比例之大小，由大而小為：(A)油＞煤＞核能＞天然氣(B)煤＞油＞天然氣＞核能(C)煤＞天然氣＞油＞核能(D)油＞煤＞天然氣＞核能。

27. 醫院、飯店或宿舍之熱水系統耗能大，要設置熱水系統時，應優先選用何種熱水系統較節能？(A) 電能熱水系統(B)重油熱水系統(C)熱泵熱水系統(D)瓦斯熱水系統。

28. 有關下圖迴路之敘述，何者正確？(A)持續按下按鈕開關 S 立即輸出 A ＋訊號，到一定設定時間後 A ^＋訊號自動消失(B)按下按鈕開關 S 後、氣壓操作的 3 /2 閥立即切換，沒有輸出 A^＋訊號(C)按下按鈕開關 S 後立即放開，同時輸出 A ^＋訊號，到一定設定時間後 A ^＋訊號自動消失(D)持續按下按鈕開關S 立即輸出 A^＋訊號直到 S 被放開後 A^＋才會消失。

29. 某公司員工因執行業務，擅自以重製之方法侵害他人之著作財產權，若被害人提起告訴，下列對於處罰對象的敘述，何者正確？(A)僅處罰雇用該名員工的公司(B)員工只要在從事侵犯他人著作財產權之行為前請示雇主並獲同意，便可以不受處罰(C)僅處罰侵犯他人著作財產權之員工(D)該名員工及其雇主皆須受罰。

30. 公司訂定誠信經營守則時，不包括下列何者？(A)禁止提供不法政治獻金(B)禁止不誠信行為(C)禁止適當慈善捐助或贊助(D)禁止行賄及收賄。

31. 使用扳手鎖緊六角螺帽時，出力方向為(A)扭力(B)壓力(C)拉力(D)推力。

32. 一般氣壓管線材質的選擇與(A)空氣品質(B)耐蝕性(C)管壁厚度(D)管徑無關。

33. 下圖氣壓迴路圖，下列敘述何者為真？(A)在 CS 選擇閥已切下、壓按一下 st1 時，氣壓缸伸出、後退往復動作一次即停止(B)在 CS 選擇閥沒切下、壓按一下 s t1 時，氣壓缸伸出一段時間後，才退回後限停止(C)在 CS 選擇閥已切下、壓按一下 s t1 時，氣壓缸伸出、後退往復動作，直到壓按一下 off 閥，才退回後限停止(D)在 CS 選擇閥沒切下、壓按一下 st1 時，氣壓缸伸出、後退往復動作，一段時間後氣壓缸退回後限停止。

34. 一般直立式蓄氣筒的主要配備有空氣出入口、壓力計、釋壓閥，尚有下列何者？(A)排水閥(B)溼度計(C)溫度計(D)液位計。

35. 台灣自來水之水源主要取自：(A)河川及水庫的水(B)海洋的水(C)綠洲的水(D)灌溉渠道的水。

36. 輸送 6kgf/cm 2 壓縮空氣的主管線內部有凝結水發生，廠區溫度 30℃，管線內溫度 50℃，該如何消除凝結水現象？(A)提升管內溫度 30℃以上(B)降低管內溫度 30℃以下(C)提高壓力 3kgf/cm 2(D)降低管內壓力。

37. 若活塞直徑為 125mm、桿徑 30mm、行程 300mm、供應 5.1kgf/cm 2G 氣壓壓力，不計摩擦，則後退時最大拉力約為(A)198(B)48(C)588(D)42 kgf。

38. 電磁閥線圈為 B 級絕緣，其最高容許溫度為(A)120℃(B)130℃(C)105℃(D)155℃。

39. 氣壓量規，須使用的空氣過濾器，濾心應小於(A)5 微米(B)26 微米(C)0. 1 微米(D)40 微米。

40. 下列方向閥何者為產業界使用量最大？(A)5／2 單線圈(B)4／2 雙線圈(C)5／2 雙線圈(D)4／3 單線圈。

41. 負荷率的大小取決於(A)氣壓缸速度(B)電磁閥電壓(C)空氣流量(D)使用空氣壓力。

42. 在業界欲維修下圖之迴路，若找不到相同之 5/3 閥件，可用下列哪個閥件來替代，並保有與原迴路相同的控制方式？(A) (B) (C) (D) 。

43. 不受電源頻率影響之電器為(A)電熱器(B)感應電動機(C)日光燈(D)變壓器。

44. 不當抬舉導致肌肉骨骼傷害，或工作點/坐具高度不適導致肌肉疲勞之現象，可稱之為下列何者？ (A)被撞事件(B)感電事件(C)不安全環境(D)不當動作。

45. 有關再生能源的使用限制，下列何者敘述有誤？(A)設置成本較高(B)不易受天氣影響(C)風力、太陽能屬間歇性能源，供應不穩定(D)需較大的土地面積。

46. 有關下列迴路圖之用途，何者正確？(A)訊號縮短(B)訊號延長使用(C)訊號放大(D)訊號延遲。

47. 下列何者有施力方向的限制？(A)活動扳手(B)六角扳手(C)梅花扳手(D)套筒扳手。

48. 下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝G〞閥件的名稱為何？ (A)真空產生器(B)真空過濾器(C)3/2 單邊常開型直動電磁閥(D)3/2 單邊常閉型直動電磁閥。

49. 職業災害勞工保護法之立法目的為保障職業災害勞工之權益，以加強下列何者之預防？(A)交通事故(B)環境汙染(C)公害(D)職業災害。

50. 下圖表示(A)可變排量氣壓馬達（單向運轉）(B)氣壓定速馬達（單向運轉）(C)可變排量氣壓馬達（可正逆運轉）(D)氣壓定速馬達（可正逆運轉）。

51. 欲攻 M4×0.7 之螺牙，其攻牙前鑽之孔徑應為(A)ψ44.0(B)ψ3.3(C)ψ3.8(D)ψ2.6。

52. 一機件長度 100mm 要求公差±0.1mm，以使用何種量具最適合？(A)捲尺(B)游標尺(C)分厘卡(D)普通直尺。

53. 延時時間設定調整的延時閥，如果輸入訊號端的壓力降低，則(A)延時時間縮短(B)延時時間不定(可能延長或縮短)(C)延時時間不變(D)延時時間延長。

54. 有關 FA-ψ80×25×400 氣壓缸的敘述，何者有誤？(A)安裝氣壓缸的方式為後法蘭型(B)該缸的缸徑 ψ80、缸徑 ψ25(C)該缸的移動範圍最大行程為 400 ㎜(D)所驅動物體以鉛錘方向倒吊為原則。

55. 有一個自由運動體重量 4.8kgf，到端點時的速度為 400mm/sec，在端點需於 4mm 的緩衝距離內停下來，請問需要提供多大的抵抗力才可達成？(A)25(B)9.8(C)50(D)19.6 kgf。

56. 下圖中 A 氣壓缸推動一支不彎曲之槓桿，在 B 側產生工作能，下列敘述何者正確？(A)A 缸移動速率 20mm/sec，B 缸移動速率 10mm/sec(B)A 缸出力 1500N，B 缸出力 1000N(C)A 缸後退時，B 缸移動方向向下(D)A 缸移動距離 100mm，B 缸移動距離 200mm。

57. 比流器之二次側額定為(A)10A(B)5V(C)5A(D)110V。

58. 一般工程製圖最常採用第(A)二、三(B)一、三(C)三、四(D)一、四角法。

59. 公司的車子，假日又沒人使用，你是鑰匙保管者，請問假日可以開出去嗎？(A)可以，反正假日不影響公務(B)不可以，因為是公司的，並非私人擁有(C)可以，只要付費加油即可(D)不可以，應該是讓公司想要使用的員工，輪流使用才可。

60. 下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝I〞閥件的功能為何？ (A)可讓真空儲氣筒通道導通或關閉，當線圈激磁時通道關閉(B)可提高吸取物件的氣密性，使用軟質橡膠材質製作而成(C)儲存真空壓力，可延長真空消失的時間(D)可讓真空管線通道導通或關閉，當線圈激磁時通道導通。
