所屬科目：教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科
8. 某板厚度 5mm，以直徑 50mm 的衝頭衝孔，若板料剪應力強度 MPa，請算出 負荷 P 需多少 KN(千牛頓)方可衝出該孔？(A) (B)(C)(D)

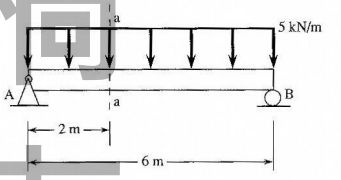

9. 一簡支樑受均佈負載如圖所示，試求出 a-a 截面上的剪力大小？ (A) 2 kN (B) 3 kN (C) 4 kN (D) 5 kN

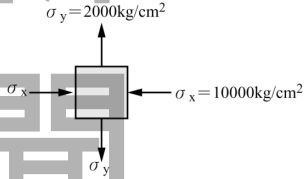

12. 如圖所示之平面應力元素，求最大剪應力為多少 kg/cm2？ (A) 6000 (B) 5000 (C) 4000 (D) 3000
14. 矩形水泥塊重 500 公斤，若欲藉由 5 度角之楔塊，並施加 P 的作用下使水泥塊來調 整其水平位置，若楔塊兩邊與接觸面間的靜摩擦係數均為 0.3，而水泥塊與水平表面 的靜摩擦係數為 0.6，求使水泥塊水平移動之所需最小作用力 P？ (假設重力加速度 為 9.81 m/s2) (A) 2510 N (B) 3753 N (C) 5020 N (D) 6530 N
15. 2 公斤的環軸在 A 點時具有向下 4 m/s 的速度，若彈簧的自由長度為 1 公尺，彈簧係 數 k=30 N/m，試求當 s=1 時，環軸的速度為多少公尺/秒？(重力加速度 g = 10 m/s2) (A) 2.3 (B) 5.3 (C) 8.3 (D) 9.3
43. 有關正三角錐之敘述如下:①其正視圖為一等腰三角形②其展開圖為上視圖之三角形所疊接而成③其上視圖為一正三角形，以上敘述正確者為？ (A) ① (B) ③ (C) ② (D) ①③
45. 如下圖所示，已知物體之前視圖與俯視圖，何者為正確的右側視圖？ (A) (B) (C) (D)
46. 兩個同直徑圓柱軸心垂直相交，下列何者為正確之交線圖？ (A) (B) (C) (D)
47. 如下圖所示之物體，其展開圖何者正確？ (A) (B) (C) (D)
48. 一直立圓柱，其高度等於頂圓之直徑，圓柱之圓周面展開後所得之矩形長寬比為？ (A) (B) (C) 1:1 (D)
