112年 - 112 臺北市市立普通型暨技術型高級中等學校正式教師聯合甄選:機械科#114323

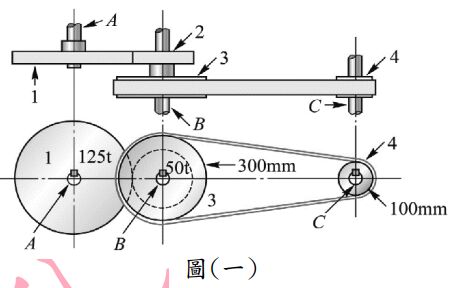

2. 如圖(一)所示A為主動軸，C為從動軸，若A軸順時針100 rpm，則C軸之轉速與轉向為？
(A)1500 rpm順時針 (B)1500 rpm逆時針 (C)750 rpm順時針 (D)750 rpm逆時針

6. 如圖(二)所示，假設牆為光滑面，試問欲使均質桿不下滑，則均質桿件與地板之摩擦係數至少為？
(A)0.2 (B)0.24 (C)0.25 (D)0.3

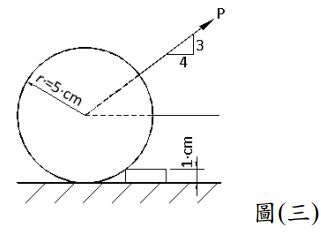

8. 如圖(三)所示，設圓柱半徑5cm，重150 N，試求欲越過障礙離開地面的最小力P為多少N？
(A)60 N (B)80 N (C)90 N (D)120 N

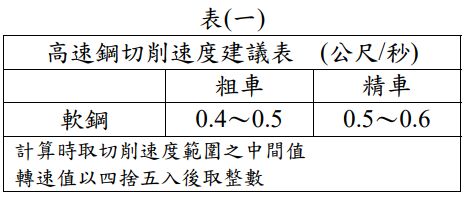

14. 如表(一)所示，以高速鋼車刀車削一直徑4 cm之軟鋼，搭配高速鋼切削速度建議表求出粗車與精車時所需之轉速(rpm)？
(A)粗車N：191 rpm、精車N：239 rpm (B)粗車N：215 rpm、精車N：263 rpm (C)粗車N：225 rpm、精車N：275 rpm (D)粗車N：239 rpm、精車N：287 rpm

18. 有關剖面視圖觀念之敘述，下列何者不正確？ (A)同一機件上有多個剖面時，每個割面都須單獨考量，並在各剖視圖上方加註與 割面相同之字母 (B)移轉剖面是將某物體的旋轉剖面移出原視圖之外，移轉剖面輪廓線以粗實線表 示，割面線可省略 (C)半剖面為在對稱機件上，作一割面切割物體之，所得之剖視圖 (D)繪製全剖面視圖時，只要能清楚描述物體形狀，則隱藏線是必須省略不畫

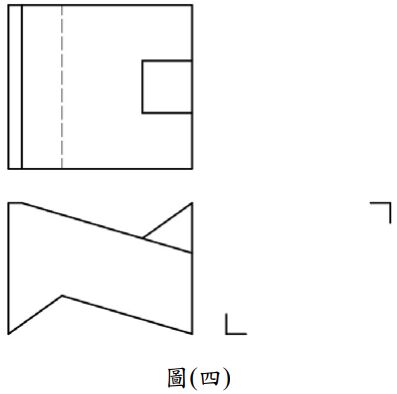

19. 如圖(四)所示，採用第三角投影法繪製一物體正投影三視圖，已知該物體的前視圖與俯視圖，如下圖所示，請選出正確的右側視圖：
(A)(B)(C)(D)

20. 有關立體正投影圖的說明，下列何者不正確？ (A)將物體先繞直立軸水平轉45°，再繞水平軸前傾35°16’，於前方投影面所投影出 之視圖為該物體的等角圖 (B)等角圖的邊長為等角投影圖邊長的1.225倍 (C)立體圖可同時看到物體造型的寬、高、深 (D)二等角圖常用的三軸線長比有

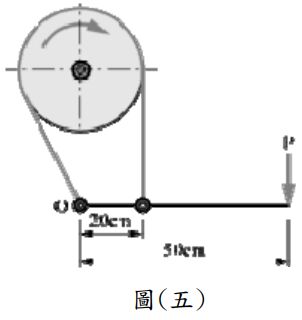

1. 如圖(五)所示之制動器，制動鼓輪之直徑為40 cm，制動力矩為1000 N-cm，若鼓輪順時針轉動時，F₁ = 2 F₂，則制動連桿端之作用力P需為多少牛頓？

3. 如圖(六)所示，設σ_x =  30 MPa， σ_y =  20MPa，θ =  30° ，試求pq截面上之σ_θ、 τ_θ 、 σ ′_θ 、 τ ′ _θ各為若干？各為若干？

4. 如圖(七)所示，已知一物體的俯視圖與右側視圖，請依俯視圖的割面位置與正投影原理將其前視圖完整補繪出來，中心線與虛線均須繪製，依等比例方式，使用尺規或徒手畫均可。

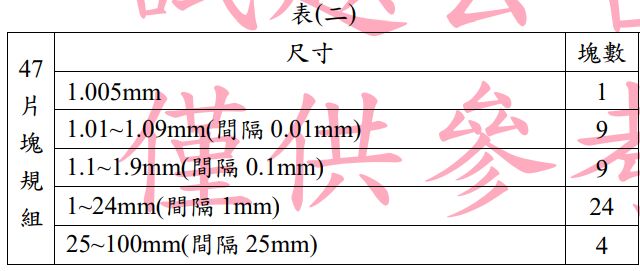

5. 一盒47塊公制塊規，內容如表(二)所示，欲組成59.335 mm，說明最適當的塊規選擇及組合的方式。
