所屬科目：教甄◆機械科/模具科/製圖科/生物產業機電/電腦機械製圖科

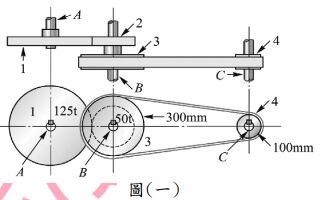

2. 如圖(一)所示，A為主動軸，C為從動軸，若A軸順時針100 rpm，則C軸之轉速與轉向為？ (A)1500 rpm順時針 (B)1500 rpm逆時針 (C)750 rpm順時針 (D)750 rpm逆時針
6. 如圖(二)所示，假設牆為光滑面，試問欲使均質桿不下滑，則均質桿件與地板之摩擦係數至少為多少？ (A)0.2 (B)0.24 (C)0.25 (D)0.3
8. 如圖(三)所示，設圓柱半徑5cm，重150 N，試求欲越過障礙離開地面的最小力P為多少N？ (A)60 N (B)80 N (C)90 N (D)120 N
19. 如圖(四)所示，試問線段通過那幾個象限？ (A)二、一、四象限 (B)一、二、四象限 (C)一、三、四象限 (D)二、三、四象限
20. 如圖(五)之邊緣型態為 (A)避尖可向水平或垂直方向削減0.1mm (B)毛頭可向水平方向凸出0.1mm (C)內邊緣沿水平方向讓切0.1mm (D)外邊緣沿水平方向避尖削減0.1mm
1. 如圖(六)所示之制動器，制動鼓輪之直徑為40 cm，制動力矩為1000 N-cm，若鼓輪 順時針轉動時，F1 = 2 F2，則制動連桿端之作用力P需為多少牛頓？
3. 如圖(七)所示，設σx =30 MPa，σy =20 MPa，θ =30° ，試求pq截面上之σθ、 τθ、各為若干？

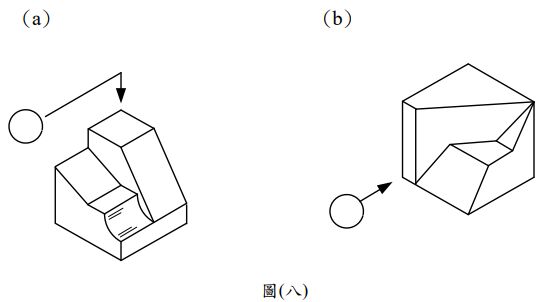

4. 依照圖(八)所示一物體的等角圖，請繪出在箭頭指示方向的正確投影視圖。

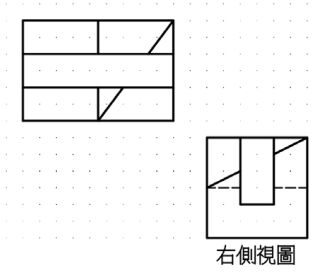

5. 已知圖(九)右側視圖及上視圖，請補繪製前視圖。

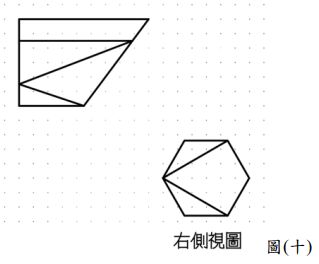

6. 已知圖(十)右側視圖及上視圖，請補繪製前視圖。
