95年 - 095年司法人員及95年軍法官檢察事務官營繕工程組(三等)#38627

科目：結構分析（包括材料力學與結構學） | 年份：95年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (8)

⑴若 B 點之垂直（y 方向）位移為零時，則 a / L 之比值為何？（13 分）
⑵若 B 點之轉角為零時，則 a / L 之比值為何？（12 分） L A B x D C y a P 圖一
⑴降服彎矩（yield moment） M y ；（5 分）
⑵塑性彎矩（plastic moment） M p ；（5 分）
⑶若只在梁翼達到塑性，但梁腹為彈性，則此時之彎矩 M 之值為何？（10 分）
⑷接第⑶小題，求此彎矩 M 作用下梁之曲率半徑 ρ 。（5 分）
【已刪除】三、如圖三所示之複合結構，試以最小功法求二力桿 EF 之軸力。各桿件之長度皆為 L， 且 E、F 為梁 AB 與 CD 之中點。（25 分）

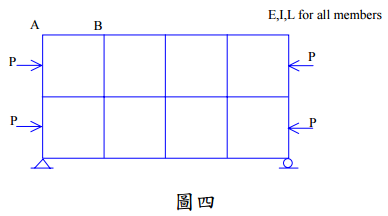

【已刪除】四、圖四所示之剛架其所有桿件之長度皆為 L，斷面性質皆為 EI，試求節點 A 與 B 之 轉角。（25 分）
