98年 - 98 地方政府特種考試_三等_土木工程：工程力學（包括流體力學與材料力學）#47713

科目：工程力學（包括流體力學與材料力學） | 年份：98年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (8)

⑴試繪出焊道處容器表面 元素（element）的應力狀態（state of stress）圖。
⑵試求垂直於焊接道的應力。
⑶ 試求平行於焊接道的剪應力。（提示：薄壁壓力容器的箍應力（hoop stress）為，軸向應力（axial stress）為 （20 分）
二、如圖二所示，繩索系統AE分別於B、C、D三點受集中載重（concentrated force）之 作用，C點之水平高程位於A點下方 5 m處。若不計繩索之自重，試計算B與D點相 較於A點之水平高程yB與yD。（20 分）
⑴A點之轉角θa，
⑵若 a = ，梁AB之最大垂直撓度為何？（20 分）

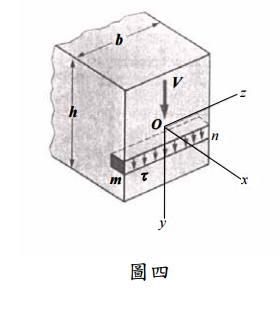

四、對一受剪力 V 作用之矩形斷面如圖四所示，試推導計算斷面剪應力之公式τ =  ，並 Ib 計算剪應力隨斷面深度之變化。（20 分）
五、試說明非圓管之管流，如何計算管壁之摩擦損失係數。（20 分）
