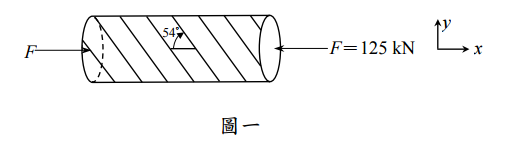

一、設有一鋼製圓筒容器的內半徑r_i為 600 mm，厚度是 16 mm。該容器內部承受 1750 kPa錶壓力，同時外部承受 125 kN的軸向力，如圖一所示。該容器是以端焊（butt weld）接合方式構造，焊接道相對於軸向的角度是 54°。

⑴試繪出焊道處容器表面元素（element）的應力狀態（state of stress）圖。
