8. 如圖【三】所示電路，求 I 之值為多少？
(A) 1A
(B) 2A
(C) 3A
(D) 4A 5e0c5583a84a3.jpg

答案：登入後查看
統計： A(4), B(14), C(12), D(382), E(0) #2136503

詳解 (共 3 筆)

#4436155

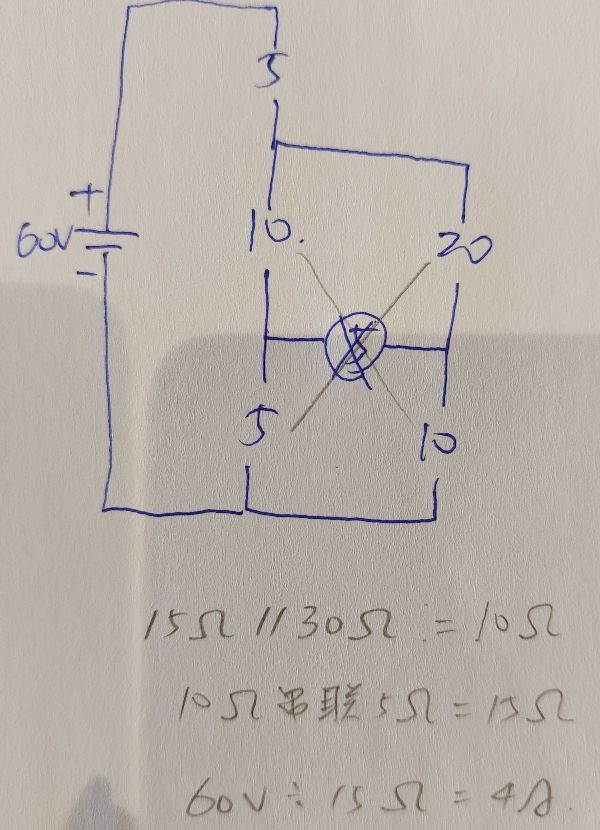

電橋平衡，把5歐姆拿掉，故為15並聯30...
(共 38 字，隱藏中）
前往觀看
6
0
#5066613


2
0
#4433373

先算並聯電阻，但在那之前先把5歐姆 5歐姆 10歐姆的電阻轉成Y型得到並聯電阻(22.5//11.2)+2.5 約等於10，
計算完後進行分壓  60* 5/(5+10) = 20V
最後計算5歐姆的電流 I = 20/5 = 4A。


0
2
