申論題

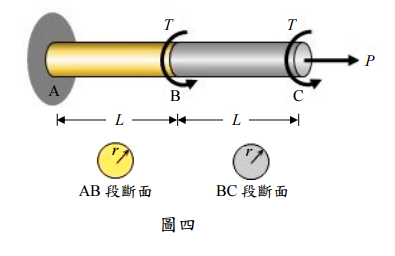

四、如圖四所示，實心複合扭力構件 ABC，其 A 端為固定端，B 點承受扭矩 T，C 點承 受拉力 P 及扭矩 T；其中P = 125 kN ，T = 1.2 kN ⋅ m ，L = 0.6 m，r = 25 mm 。已 知 AB 段材料之楊氏模數及剪力模數分別為  E1 = 200 GPa及  G1 = 80 GPa，而 BC 段 材料之楊氏模數及剪力模數則分別為  E2 =150 GPa 及G2 = 。 60 GPa 假設材料間緊 密結合。試求：

(三) AB 段中之最大主應力（principal stress）及最大剪應力。（15 分）
