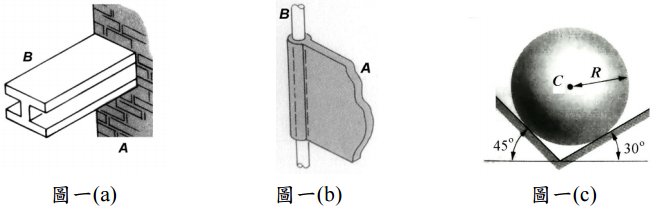

⑵圖一(c)表示一個半徑為 R，質量為 50 kg 的均質球體，置於 V 形槽內，忽略球體與槽內接觸面的摩擦，試問 V 形槽的反力（reaction forces）？（10 分）

四、一水平鋼梁由一中間梁與兩側之短懸臂所組成，三者以鉸連接，且具有相同之矩形斷面，梁寬 b = 100 mm，梁深 h = 400 mm，其長度由左至右，分別為 L1 = 800 mm，Lc = 2000 mm，L2 = 1000 mm。材料彈性係數為 E = 200000 MPa。如果於中間梁之跨中央處施予一集中彎矩。試繪出全梁（包括中間梁與兩側之短懸臂） M = 2 × 107 N·mm（圖 4）之剪力圖與彎矩圖，並計算施加集中彎矩處之梁位移量與傾斜角。軸向變形與梁自重皆可忽略。（25 分）
