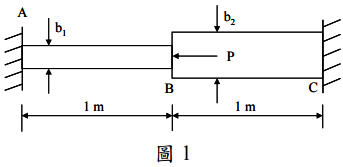

一、一長 2 m 之桿件，乃由兩段長度各為 1 m 的正方形實心斷面桿組成（如圖 1），各段桿件斷面邊長分別是 b₁ = 10 cm、b₂ = 20 cm。在 B 點受到作用於型心的軸力 P，方向如圖所示。假設桿件之彈性模數 E = 2.0x10⁵ kgf/cm² ，該桿件材料的允許軸拉應力為 60 kgf/cm² ，允許軸壓應力為 200 kgf/cm² ，允許剪應力為 40 kgf/cm² ，且材料行為為線彈性，請問

申論題內容

⑵在最大允許 P 作用下，B 點的位移量大小為何？（10 分）
