複選題

27. 如圖【十三】所示電路， VZ ＝10V，最大額定功率為200mW。若負載電阻 RL＝200Ω， 且負載兩端電壓要維持在10V，請問輸入電壓 Vi 為何？
(A) 16V
(B) 21V
(C) 25V
(D) 31V 5e0c56f399628.jpg

答案：登入後查看
統計： A(26), B(37), C(313), D(302), E(4) #2136522

詳解 (共 4 筆)

#4447406

答案一:

Vi*(200/300+200)=10

Vi*0.4=10

Vi=25

答案二:


2
0
#4390183

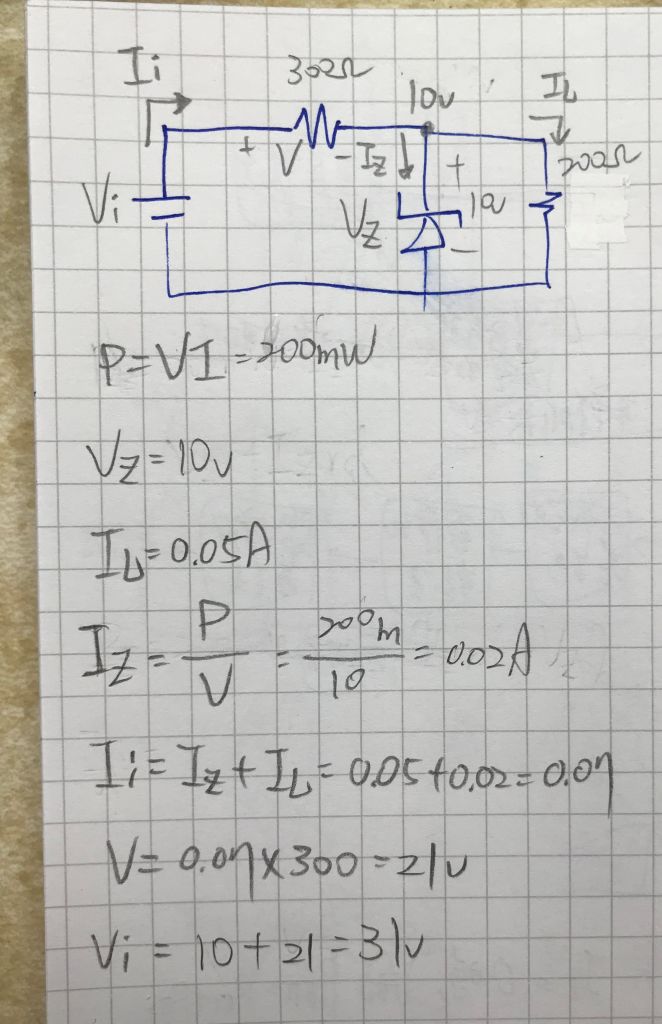

負載10V，所以 Zener 崩潰。

Ir=10/200，Ir=50mA

200mW=10Iz，Iz=20mA

20mA+50mA=70mA，70mA X 300 =21V

21V+10V=31V


1
0
#4338573
Vi= 15V+10V只要Vi>=...
(共 41 字，隱藏中）
前往觀看
0
3
#4352212

請問15V怎麼來的

0
0
