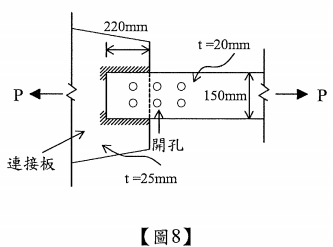

十、如下【圖8】所示，原設計擬採螺栓接合(開孔直徑25 mm)之拉力構材，因故改採SMAW 填角銲接合，採用E70XX銲材，銲材強度為Fexx=4.9 tf/cm²，鋼板之Fy=2.5 tf/cm²， Fu=4.1 tfi/cm² ,試回答下列問題：

(三)在不計轉角銲接強度，且開孔未經處理補強情況下，請依容許應力法(ASD)求該拉力構材之最大工作載重P及填角銲接所需銲接尺寸。（6分）
