試卷：102年 - 102 經濟部所屬事業機構_新進職員甄試_土木：1.大地工程學 2.結構設計#28378
科目：國營事業◆1.大地工程學 2.結構設計
年份：102年
排序：0

題組內容

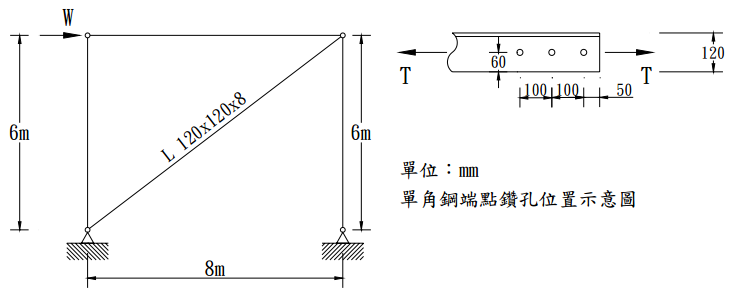

六、有一平面結構(如【圖 6】所示)承受水平風力，假設各節點為鉸接，其斜撐桿件係由單角鋼所組成，單角鋼尺寸為 L120×120×8(mm) 、A_g= 18.76 cm ² ，使用鋼材為 A36(F_y=4200 kg/cm² ；F_u=4200 kg/cm² )，單角鋼之端點螺拴孔直徑為 23mm。假設單角鋼之端點連接板與高拉力螺栓有足夠強度，試根據容許應力設計法(ASD)回答下列問題：

申論題內容

(二)試求該平面結構所能承擔之最大水平風力(W)，假設該平面結構之設計係由斜撐桿件所控制。（10 分）附註：根據容許應力設計法(ASD) 有效斷面積 Ae = UAn ，其中 U 為折減係數，An為淨斷面積，本題假設 U=0.85。塊狀剪力(Block Shear) 作用於剪力面上之容許剪應力 Fv = 0.3 Fu。
