100年 - 100 地方政府特種考試_三等_土木工程：靜力學與材料力學#27174

科目：靜力學與材料力學 | 年份：100年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：靜力學與材料力學

選擇題 (0)

申論題 (6)

【已刪除】一、長度為L，重為W之均勻剛性桿件AB，放在牆壁及地板之間，在桿件AB中點施加M₀ ＝WLcosθ之力矩，如圖一所示。設A點及B點之最大靜摩擦係數分別為μA，μB，求桿件AB在臨界運動（impending motion）狀況之角度θ。（25 分）

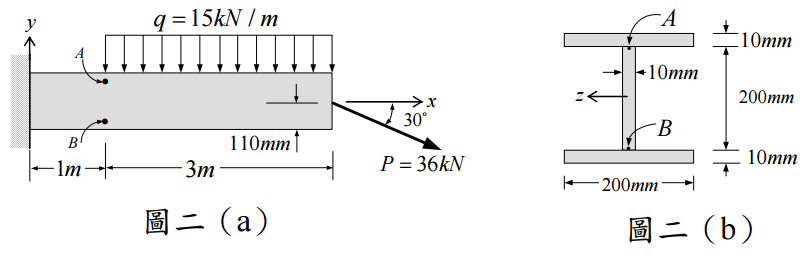

【已刪除】二、圖二（a）所示之 I 型梁，其截面如圖二（b）所示，此梁受到均佈載重 q＝15 kN/m，及傾斜集中載重 P＝36 kN 作用，此集中載重 P 之作用方向與水平軸交角 30°。求截面上 A 點及 B 點在 xy 平面內（in-plane）之主應力（principal stress）。（25 分）

⑴求A點及C點的反力R_A，R_C。（15 分）

⑵求B點的水平位移δ_B。（10 分）

⑴求B點的旋轉角θ_B；（15 分）

⑵求C點之撓度（deflection）δ_C。（10 分）
