試卷：100年 - 100 地方政府特種考試_三等_土木工程：靜力學與材料力學#27174
科目：靜力學與材料力學
年份：100年
排序：0

題組內容

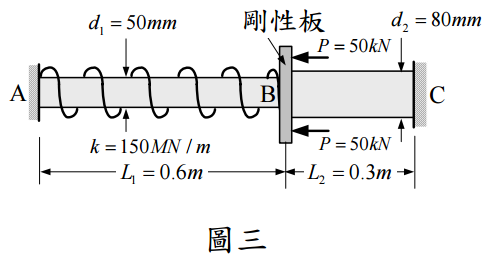

三、實心圓桿ABC是由AB段（長L₁＝0.6 m，直徑d₁＝50 mm）及BC段（長L₂＝0.3 m，直徑 d₂＝80 mm）所組成，AB段及BC段中間連接剛性板，如圖三所示。實心圓桿ABC之楊氏模數E＝80 GPa。兩大小相等之外力P＝50 kN對稱的作用在剛性板上。在AB段，有彈性常數k＝150 MN/m，未伸長長度為 0.6 m之螺旋狀彈簧，螺旋狀彈簧只連接在剛性板，但沒有連接在固定端A。

申論題內容

⑴求A點及C點的反力R_A，R_C。（15 分）
