109年 - 109 自學進修專科學校學力鑑定_飛機工程、輪機工程、車輛工程、農業機械工程_專業科目(一)機電整合#92576

科目：專科學力鑑定◆專(一)：機電整合(實習) | 年份：109年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：專科學力鑑定◆專(一)：機電整合(實習)

選擇題 (50)

1. 有一電位計其具有0.05V/o的一個轉移函數功能，假設其輸入端為79o，其輸出端的電壓 為何？ (A) 3.65V (B) 3.75V (C) 3.85V (D) 3.95V
2. 下列何者為開迴路控制系統？ (A) 自動烤麵包機受一個定時開關的控制 (B) 自動導航儀與其控制的飛機 (C) 恆溫加熱器保持一定的室溫 (D) 抽水馬桶內水位控制
3. 下列何者不是可程式控制器的組成要件？ (A) 輸入/輸出介面 (B) 記憶體 (C) 列表機 (D) 電源供應器
4. 某一個8位元的數位類比轉換器，擁有一個12V的參考電壓，假設二進位輸入值為11101100，求其類比輸出電壓： (A) 10.87V (B) 11.10V (C) 11.25V (D) 11.45V
5. 求電流為100mA長200ft之#24絞線的電壓降為何？(提示：信號必須200ft去，且200ft回， 美國電線規格AWG#24電壓降在20oC為25.67Ω/ 1000ft，安全電流容量為1.5A) (A) 1.026V (B) 0.513V (C) 1.539V (D) 2.052V

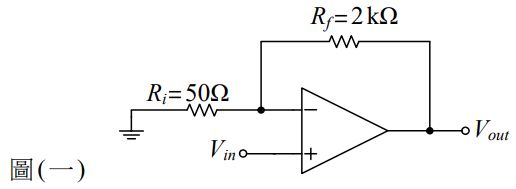

6. 如圖(一)所示，Rf =2kΩ，Ri=50Ω，該電路的增益值以dB來表示為何？

7. 某一個200W的功率電晶體操作於溫度65℃下，其實際功率容量為何？(假設25℃以上 之功率降低率為0.57W/℃) (A) 157 (B) 167 (C) 177 (D) 187
8. TRIAC 觸發時，會產生一種閃現 (或遲滯)現象，而以下哪一種閘流體元件，可以消除此種現象？ (A) DIAC (B) SCR (C) PUT (D) SBS

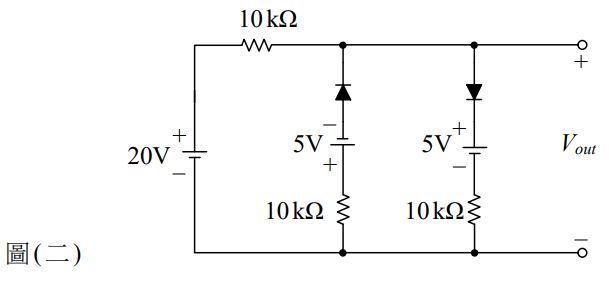

9. 如圖(二)電路所示，假設所有的二極體均為理想的元件，則輸出電壓Vout為何？

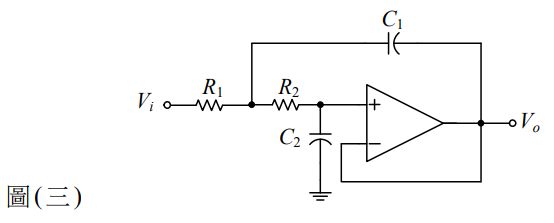

10. 如圖(三)所示的二階低通濾波器，其中C1=0.1μF，C2=0.05μF，R1=R2=7.5kΩ。此濾波器的截止頻率：

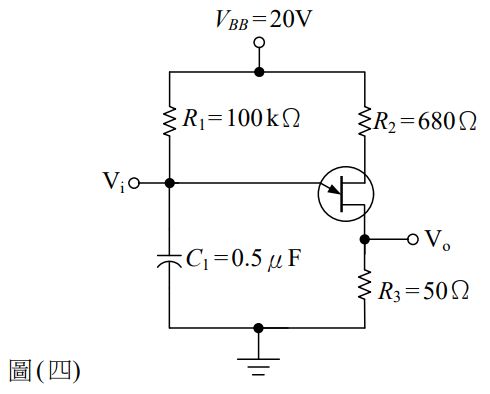

11. 已知弛緩振盪器電路如圖 ( 四 ) 所示，其 UJT 的本質解離比為 0.75，其 R 1 = 100 k Ω， C1 = 0.5μF，此振盪器電路的操作頻率：

12. 在閘流體(Thyristor)控制裡，下列何者不是關斷SCR的方法？ (A) 將第二個SCR耦合到第一個SCR元件再利用其陽極電壓降低至0V (B) 使用另一開關裝置將負載電路切換成開路 (C) 利用另一開關裝置瞬間將SCR短路 (D) 將SCR閘極端輸入一負電壓信號

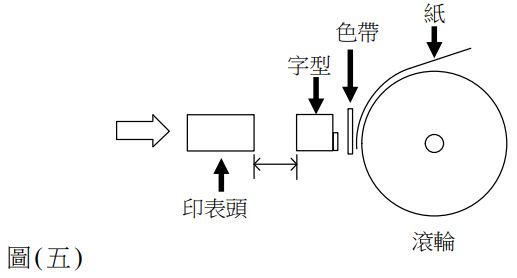

13. 有一電磁線圈可用來驅動高速印表機的印表頭，表頭將字模壓在色帶上，然後將字列印在紙上，如圖(五)所示，若印表頭重50 g，要在1 cm的距離下以2m/s之速度及打色帶， 則電磁線圈要提供多少力給印表頭？

14. 有一機械手臂必須在負荷5kg下，以2秒內水平移動80cm，假設控制為定加速度，則需要多少力？ (A) 1N (B) 1.5N (C) 2N (D) 2.5N
15. 下列何者不是溫度感測器？ (A) 應變計 (B) 熱電偶 (C) RTD (D) 熱敏電阻
16. 一個深5m的水槽的底部壓力為何？(提示：水的比重為9800N/m3) (A) 29400Pa (B) 35500Pa (C) 49000Pa (D) 57600Pa
17. 有一部馬達產生Cemf的速度為0.3 V/ 100 rpm，且電樞阻抗為15Ω，提供15V的電壓給馬達，求轉速為1500rpm 時的電樞電流為多少A？ (A) 0.3 (B) 0.5 (C) 0.7 (D) 1.0
18. 在控制系統中，下列何者不是步進馬達可以在開迴路下操作之原因？ (A) 準確度高 (B) 有位置感測器 (C) 送一脈波走一個步進 (D) 有二相及四相驅動步進馬達
19. 下列何者不是交流馬達優於直流馬達的陳述？ (A) 重量較輕 (B) 線性度較佳 (C) 較便宜 (D) 較少例行維修
20. 6 極，60Hz，三相馬達的同步速度，它有多少個極數？ (A) 1200 rpm，12極 (B) 1800 rpm，12極 (C) 1200 rpm，18極 (D) 1800 rpm，18極
21. 有一氣壓系統具有30 psi的壓力，且需要產生150 lb的力量，氣壓缸直徑的尺寸大小？ (A) 0.63 in (B) 1.26 in (C) 1.89 in (D) 2.52 in
22. 下列何者不是開關控制器( on - off controller)的特性？ (A) 最後目標值可以很穩定 (B) 系統的架構簡單 (C) 會有間隙( backlash ) (D) 是一種兩點控制
23. 下列何者不是用來判定控制系統穩定的方法？ (A) 梅森準則 (B) 路斯-賀維茲準則 (C) 根軌跡圖 (D) 繁分式穩定準則
24. 若開關以達靈頓電晶體來設計完成，下列何者不是其特性？ (A) 切換速度慢 (B) 高切換功率損失 (C) 消耗熱量多 (D) 集射極電壓降功率低於MOSFET
25. 已知雷射光束的腰寬直徑2mm，且波長為514.5 nm，焦距光束的光點半徑： (A) 40.3μm (B) 80.6μm (C) 81.9μm (D) 163.8μm

26. 如圖(六)所示，當X1為ON及X2為OFF時，下列敘述何者正確？

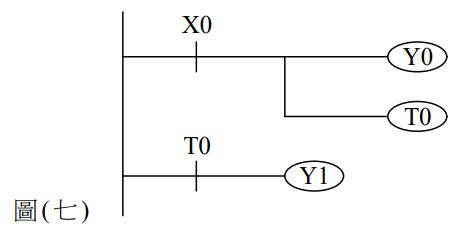

27. 如圖(七)所示，當X0為ON及T0計時時間到時，則下列敘述何者正確？

28. 有關可程式邏輯控制器的輸入介面之敘述，下列何者錯誤？ (A) 一般都採用光耦合器做信號隔離 (B) 電晶體介面，反應時間比機械式快 (C) 擴充輸入模組建議使用PLC內部電源 (D) 需與感測器之電晶體輸出介面相容
29. 470Ω 的電阻色環依序是？ (A) 黃紫黑 (B) 黃紫白 (C) 黃紫棕 (D) 黃紫灰

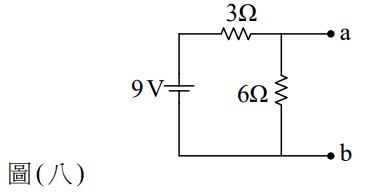

30. 如圖(八)所示電路，根據戴維寧定理，a、b兩端的戴維寧等效電壓Eth及等效電阻Rth 為何？

31. 當P型及N型材料相接觸時，即會產生一空乏層，而P型半導體之空乏層內應有： (A) 電子 (B) 電洞 (C) 正離子 (D) 負離子

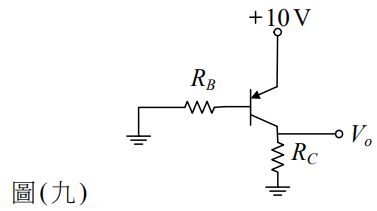

32. 如圖(九)所示，在RB =100 kΩ，RC =4kΩ 時，求Vo為何？

33. 已知放大器輸入信號為2.5mV，輸出放大為2.5V，試問其電壓增益為多少？ (A) 20 dB (B) 40 dB (C) 60 dB (D) 80 dB

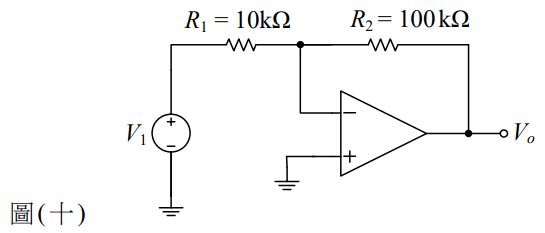

34. 如圖(十)所示之電路，其中R1=10kΩ，R2=100kΩ 時，輸入電壓V1=+2V時，其閉迴路輸出電壓Vo=？

35. 下列四種電晶體放大器中何者效率最大？ (A) A類 (B) B類 (C) AB類 (D) C類
36. 常開按鍵「Normally Open」有何意義？ (A) 未激勵前表示閉路 (B) 激勵後表示閉路 (C) 表示公共接點 (D) 沒意義

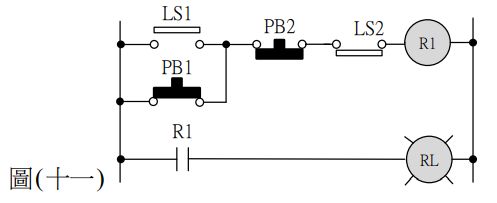

37. 如圖(十一)所示之繼電器電路接線，若通電未押下PB1與PB2按鈕，紅燈RL已亮，表示：

38. 小莊騎著重機，若其前齒盤是15齒，後齒盤是45齒，假如起步時前齒盤的軸扭力是10Nm 而轉速是300rpm，則後齒盤的軸扭力和轉速分別是多少？ (A) 10Nm，300 rpm (B) 20Nm，100 rpm (C) 30Nm，100 rpm (D) 30Nm，900 rpm
39. 直徑10mm以下的鑽頭中，相鄰規格的間隔為何？ (A) 1mm (B) 0.5mm (C) 0.1mm (D) 0.05mm
40. 聲音在空氣中的傳播速度大約是每秒 340 公尺，今測一古井深度則一端送出超音波而 另一端接收，時間共需 20 ms，則深度約為多少？ (A) 34公尺 (B) 3.4公尺 (C) 6.8公尺 (D) 68公尺
41. 有關一般濕度感測器用以檢出濕度或結露等的方法，下列敘述何者錯誤？ (A) 測定感濕材料因水氣的吸收、脫離或結露而產生的電氣阻抗或電容量變化 (B) 測定因濕度變化而產生氣體熱傳導度的差異 (C) 測定因濕度變化或結露而產生的水晶振動子的共振頻率變化 (D) 測定因濕度變化 β 射線穿越水滴而造成的衰減以及光的吸收及反射
42. 有一4 極60Hz之感應馬達，其滿載時之轉速為1755 rpm，則其轉差率為： (A) 2% (B) 2.5% (C) 3% (D) 3.5%
43. 若需控制轉矩、轉速或定位，最常用的交流馬達是： (A) 通用型 (B) 同步型 (C) 感應型 (D) 步進型
44. 單相電動機使用電解電容器的目的為： (A) 增加轉速 (B) 增強起動 (C) 減少起動 (D) 增加馬力
45. 馬達扭力2 kg-m，轉速50 rpm，其瓦特數約為： (A) 10W (B) 40W (C) 100W (D) 400W
46. 我們常用的簡單機械如槓桿、輪軸、滑輪、斜面、齒輪、楔形與螺旋，他們共同特性 不包含哪一項？ (A) 減少作功的速率，則增加輸出力 (B) 提升作功的速率，則輸出力減少 (C) 可組成複合機械 (D) 作功效率為100%
47. 下列何者是自動化系統接受命令，轉換成機械能的器具？ (A) 控制器 (B) 感測器 (C) 致動器 (D) 結構體
48. 一個系統的時間常數愈大，代表這個系統： (A) 反應愈快 (B) 反應愈慢 (C) 相對穩定 (D) 相對不穩定
49. 關於線性非時變系統的描述，下列何者錯誤？ (A) 重疊定理適用 (B) 可用轉移函數描述 (C) 在不同時間所作的脈衝響應，其波形一致 (D) 有參數隨時間改變而變化

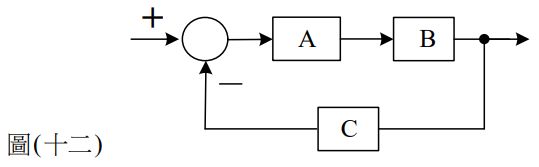

50. 如圖(十二)所示為閉迴路控制系統的方塊圖，其中A、B為放大器增益，C為回授增益，則此閉迴路控制系統的增益大小為：

申論題 (0)
