110年 - 110 自學進修專科學校學力鑑定_飛機工程、輪機工程、車輛工程、農業機械工程：機電整合#103914

1. 若有一個8位元的數位類比轉換器(Digital to analog converter,DAC)，其中此DAC有一個 12VDC的參考電壓，假設其二進位輸入值為10101010，此DAC的類比輸出電壓(Analog output voltage)應該是多少伏特？ (A) 6.4V (B) 6.8V (C) 7.2V (D) 8.0V

2. 有一微處理器(Microprocessor)電腦的輸入為– 40 °C至140°C之溫度值，使用8位元數位輸出，其解析度為多少°C？ (A) 0.5718 (B) 0.6353 (C) 0.7058 (D) 0.9143

3. 有一個10 / 1降壓變壓器，有一負載電阻100Ω 連接到其二次線圈，則換算到一次側的等效電阻？ (A) 10 kΩ (B) 1 kΩ (C) 100Ω (D) 100 kΩ

4. 下列何者不是自激式直流馬達磁場和電樞繞組的連接方式？ (A) 分激式(Separately excited ) (B) 並激式(Shunt wound excited ) (C) 串激式(Series wound excited ) (D) 複激式(Compound wound excited )

5. 有一放大器其開路增益值為1000，輸入電阻值為2kΩ，忽略輸出電阻，並採用負電壓端回授，在此回授中有40kΩ 的回授電阻被串接回負輸入端，其電壓增益為何？ (A) – 18.4 (B) – 19.2 (C) – 19.6 (D) – 20.0

6. 銅的電阻係數於室溫20°C為，則一長20m及直徑為0.5mm之圓的銅導線之電阻值為何？(A) 0.45Ω (B) 0.89Ω (C) 1.34Ω (D) 1.79Ω

7. 圖(一)中儲存於電路中的能量為何？

(A) 2.3焦耳(B) 2.9焦耳 (C) 5.8焦耳 (D) 11.6焦耳

8. 與雙載子電晶體(BJT)比較，下列何者不是金氧半場效電晶體(MOSFET)的優點？ (A) 較低的功率消耗 (B) 較佳的高頻響應 (C) 較低的工作偏壓 (D) 源極(Source )與汲極(Drain )可以互換使用

9. 在數位電子邏輯閘中，CMOS與TTL兩家族比較，下列何者不是CMOS的優點？ (A) 輸入電源範圍寬 (B) 電流較小 (C) 切換速度快 (D) 扇出多

10. 有一類比低通濾波器使用電阻器及電容器來設計，假設輸出電壓增益在頻率為2 kHz時被減弱3 dB，且所選擇的電容器為0.1μF，其適合的電阻器的電阻值？ (A) 796Ω (B) 873Ω (C) 625Ω (D) 436Ω

11. 有一馬達用來開關通風管之調節閘門，如圖(二)所示，馬達產生4N- m之扭矩，閘門的慣性矩0.08 kg - m²，需要多少時間可開啟閘門？
(A) 0.15 s (B) 0.25 s (C) 0.35 s (D) 0.5 s

12. 假設有一收音機，其頻率調整鈕乃利用1：5的齒輪比來調整其頻率，若調整鈕旋轉80°，則收音機將轉動幾度？ (A) 10° (B) 12° (C) 16° (D) 20°

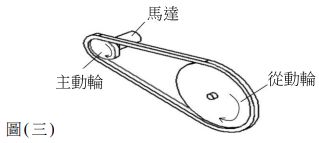

13. 有一皮帶系統如圖 ( 三 ) ，其大小皮帶輪的直徑分別為 10 in 及 2 in，而馬達轉速為 1500 rpm，並提供 10 in -lb 之扭矩，則大皮帶輪軸的速度和扭矩為何？
(A) 速度150 rpm，扭矩50 in -lb(B) 速度200 rpm，扭矩25 in -lb (C) 速度250 rpm，扭矩30 in -lb (D) 速度300 rpm，扭矩50 in -lb

14. 有一個具有 500 個槽孔盤子的位置感測器，若有一個 10 位元的計數器顯示值為 0100100110，其所量測到的轉軸角度為何？ (A) 207.36 ° (B) 184.32 ° (C) 211.68 ° (D) 259.20 °

15. 下列何者不屬於近接感測器？ (A) 極限開關 (B) 光遮斷器 (C) 霍爾感測器 (D) 光學編碼器

16. 下列何者不屬於流量感測器？ (A) 文氏管(Venturi)流量感測器 (B) 皮氏管(Pitot tube )感測器 (C) 不連續流體液位感測器 (D) 磁性流量計

17. 假設有一顆額定值為36VDC的直流馬達，其電樞阻抗為15Ω，並以每分鐘100轉的速度產生0.5V的反電動勢(CEMF)，則在每分鐘2000轉時，此直流馬達的電樞實際的電流值為何？ (A) 1.73A (B) 0.92A (C) 1.25A (D) 2.05A

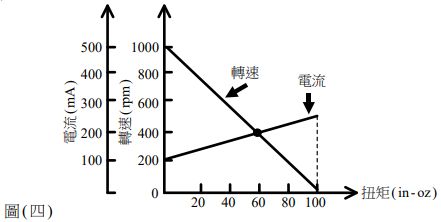

18. 有一顆PM永久磁鐵馬達的扭矩轉速曲線如圖(四)，則無負載及失速情況下，此馬達的轉速及電流值？
(A) 無負載馬達轉速400 rpm，電流200mA；失速時馬達轉速0 rpm，電流200mA (B) 無負載馬達轉速600 rpm，電流280mA；失速時馬達轉速0 rpm，電流100mA (C) 無負載馬達轉速800 rpm，電流125mA；失速時馬達轉速0 rpm，電流0mA (D) 無負載馬達轉速1000 rpm，電流100mA；失速時馬達轉速0 rpm，電流260mA

19. 下列何者不是步進馬達的特性？ (A) 適合於開迴路電路控制設計 (B) 二相激磁或四相激磁均以單極性來控制 (C) 在高轉速時步進馬達扭矩會降低 (D) 外加上一個電阻器與馬達線圈串聯可改善高速下的扭矩輸出

20. 有關起動單相交流感應馬達，下列說明何者錯誤？ (A) 使用另一起動繞組在起動時才激勵 (B) 利用一個無極性電容器讓運轉與起動繞組產生相位差 (C) 加一永久分開電容器讓起動繞組與電容器永久連接 (D) 以鼠籠式轉子結構設計

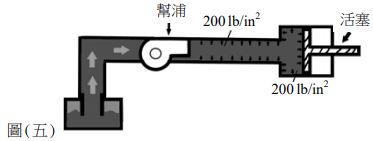

21. 如圖(五)所示，其中液壓缸的直徑為5 in，壓力為150 psi，則活塞上的力量為何？
(A) 2943 lb (B) 2354 lb (C) 1766 lb (D) 2453 lb

22. 假設使用一彈簧預載氣壓缸(Spring preload pneumatic cylinder)，已知其整個活塞移動行程為4in，而該氣壓缸直徑為2in，並且該返回彈簧的彈性係數是3lb/in。若所使用的氣體壓力是40 psi，則氣壓缸在行程結束端可提供多少力量給負載？ (A) 88.2 lb (B) 94.2 lb (C) 113.6 lb (D) 125.6 lb

23. 對於控制系統的敘述，下列何者錯誤？ (A) 可以分為開迴路及閉迴路控制系統 (B) 閉迴路控制系統也可以稱為回授(Feedback )控制系統 (C) 伺服機構設計也是閉迴路控制的一種其控制變數為溫度 (D) 比例式控制器是針對開關控制器有振盪的問題而設計的

24. 在自動控制系統中，閉迴路控制有一回授(Feedback)系統，下列說明何者不是該回授系統的特性？ (A) 提高精確度 (B) 降低非線性之影響，並可減少失真 (C) 具有產生振盪或不穩定趨勢 (D) 提高放大器增益

25. 假設有一個旋轉位置比例控制(Proportional control)系統，其增益Kp值為3 in - oz /deg，並且它是在一固定摩擦轉矩為 9 in - oz之環境下工作，其整個死帶( Dead band )的區間大小為何？ (A) 2 ° (B) 3 ° (C) 4 ° (D) 6 °

26. 如圖(六)所示，此電路應使用何種指令來連結X₁與X₂之接點？
(A) OR (B) ORB (C) ANB (D) AND

27. PLC階梯圖(七)表示？
(A) a接點 (B) b接點 (C) 上昇微分接點 (D) 下降微分接點

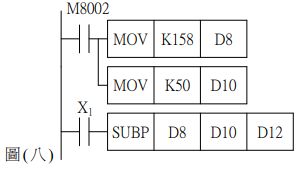

28. 如圖(八)所示，若X₁ON時，D12為何？
(A) 208(B) 108 (C) 158 (D) 50

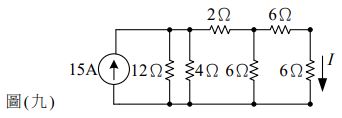

29. 如圖(九)所示，此電流(I)和電流源( 15A)所供應的功率為何？
(A) 1.67A，450W(B) 3.34A，900W (C) 0.835A，225W (D) 0.418A，112.5W

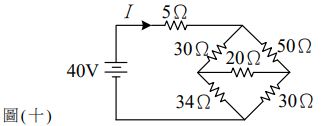

30. 如圖(十)所示電路，其電流I為何？
(A) 3A (B) 2A (C) 1A (D) 4A

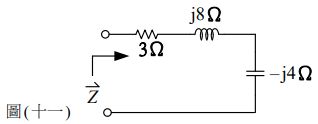

31. 一RLC串聯電路如圖(十一)所示，R=3Ω，X_L=j8Ω，X_C=–j4Ω，則從輸入端看入電導G 為何？
(A) 4 / 25ʊ (B) 6 / 25ʊ (C) 3 / 25ʊ (D) 11 / 25ʊ

32. 如圖(十二)所示，若R₁ =13.9 kΩ，= 0.7 V，則I _D電流為何？
(A) 0.1mA (B) 0.5mA (C) 1.0mA (D) 1.5mA

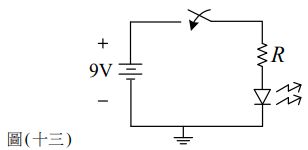

33. 如圖(十三)所示電路中，若9V電池的容量為600mA-Hour，導通電壓，如設計R值使得LED導通電流為15mA，則電池的使用時間為何？
(A) 300 kΩ，10小時 (B) 500 kΩ，20小時 (C) 300 kΩ，30小時 (D) 500 kΩ，40小時

34. 如圖(十四)電路，如 ID和電阻值RD使得FET工作在飽和模式(Saturation mode)且V_S=3V， V_D=8V，R₁=R₂=1MΩ，則 I_D和 R_D值為何？(假定n-chanel FET的V_t=2V，K=1mA/V² ) (A)(B)(C)(D)

35. 理想運算放大器特性中，下列哪個情形不符合？ (A) (B) (C) (D)

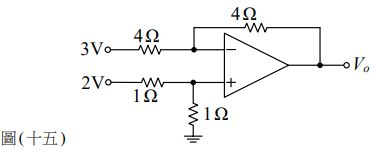

36. 如圖(十五)電路為理想運算放大器減法電路，其輸出電壓為何？
(A) V_O =1V (B) V_O =2V (C) V_O =– 1V (D) V_O =– 2V

37. 馬達驅動系統用功率元件或模組，下列何者正確？ (A) 二極體為可控的開關元件 (B) MOSFET為電流驅動的可控開關元件 (C) IGBT為電壓驅動的不可控開關元件 (D) BJT為電流驅動可控的開關元件

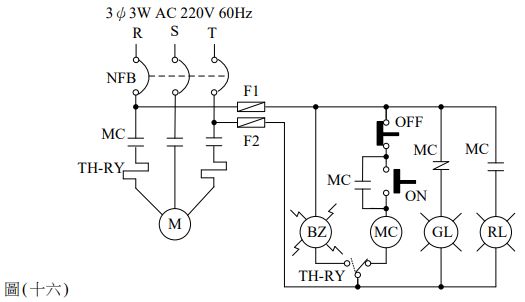

38. 如圖(十六)之交流三相感應馬達控制電路圖，其中GL為綠色指示燈、RL為紅色指示燈、 BZ為蜂鳴器、MC為電磁接觸器、TH-RY為積熱電驛與F1、F2為保險絲，在正常運轉情形下，下列何者正確？
(A) 若馬達過載使TH-RY動作後RL燈亮 (B) 馬達運轉時按下OFF按鈕後RL燈亮 (C) 若馬達過載使TH-RY動作後BZ不會響 (D) 按下ON按鈕後馬達運轉時RL燈亮
