101年 - 101 高等考試_二級_電力工程：控制系統#44603

科目：控制系統 | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：控制系統

選擇題 (0)

申論題 (7)

【已刪除】一、如圖一所示，給予系統的狀態變數值，試寫出其動態方程式。（25 分）
⑴每個系統之諧振大小為何？（8 分）
⑵每個系統之增益邊際與相位邊際為何？（8 分）
⑶每個系統之頻寬為何？（8 分）
⑷使用何種型態之補償？（1 分）

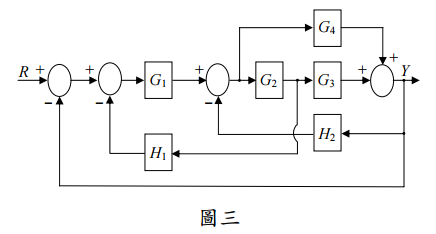

【已刪除】三、一個線性回饋控制系統其方塊圖如圖三所示，利用方塊圖簡化法則，試求閉迴路轉 移函數 Y ( s ) / R( s ) 。（25 分）
四、試求下列差分方程式之解： x(k + 2) − x(k + 1) + 0.25 x(k ) = u (k + 2) 其中 x(0) = 1 ； x(1) = 2 ，u(k) 為單位步級序列。（25 分）
